Schlitzrinne radial Typ ino 665 SR zur Aufnahme des Brunnenumlaufwassers
Radius frei wählbar, bis C 250 DIN EN 1433
| Werkstoff | Edelstahl 1.4404 (V4A) bzw. 1.4301 (V2A) |
| Materialstärke | 2 mm |
| Lieferlängen | bis 3 m an einem Stück |
| Bauchbreite | 100/125/150 mm nach hydraulischer Leistungsberechnung |
| Schlitzbreite | bis 18 mm oder nach Wahl |
| Schlitzsteghöhe | ab 30 mm – je nach Platten-/Pflasterstärke und Verlegeart |
| Gesamthöhe | bis max. 350 mm |
| Wasserlauf | über Wasserspiegelgefälle |
- Werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
- Geschweißte Endstücke
- Wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel

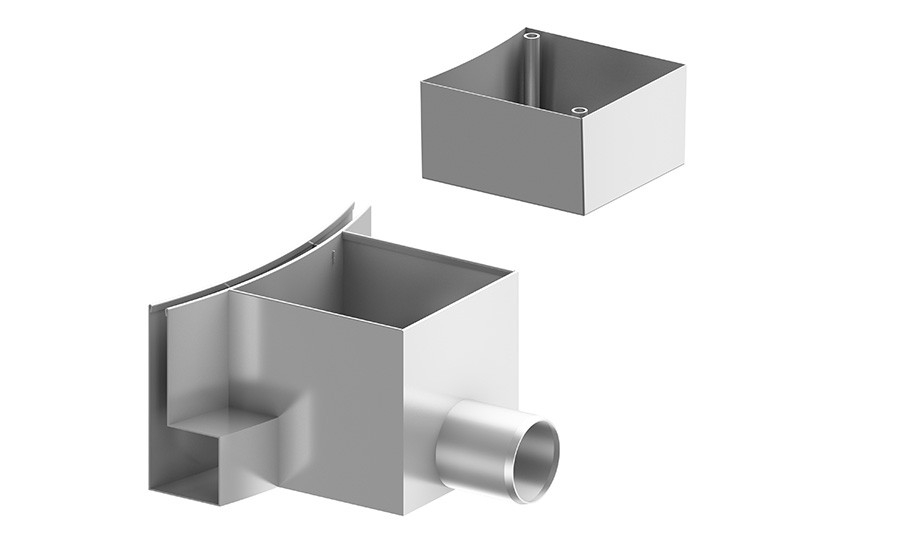

- Eingeschweißte Revisionskästen mit Rohrstutzen für Umlaufwasser

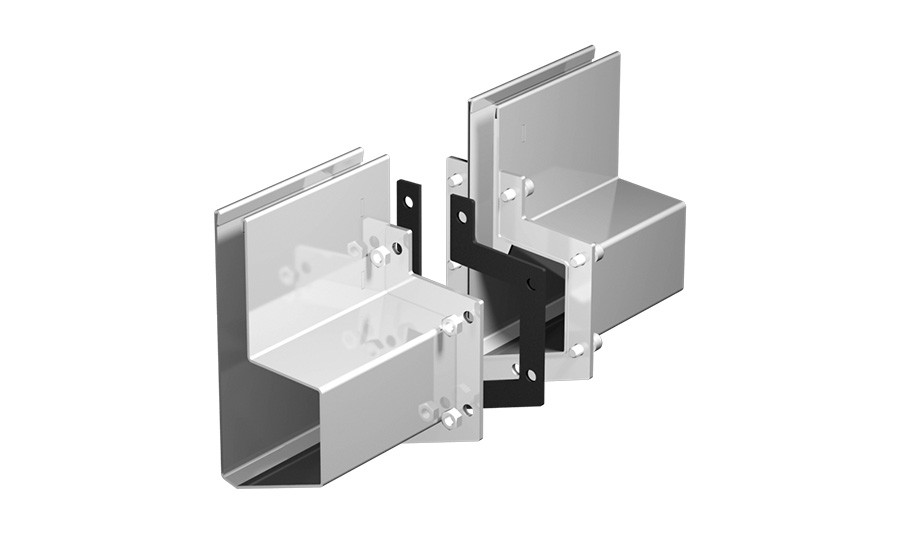

Flanschverbindung, alternativ Baustellenverschweißung
Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
