Doppelschlitzrinne Typ ino 660.2 SR für separate Ableitung von Brunnen- und Regenwasser
Belastungsklasse bis B 125 DIN EN 1433
| Werkstoff | Edelstahl 1.4404 (V4A) bzw. 1.4301 (V2A) |
| Materialstärke | 2 mm |
| Lieferlängen | bis 3 m an einem Stück |
| Bauchbreite | 90 mm (oder 2 x 90 mm) |
| Schlitzbreite | bis 18 mm oder nach Wahl |
| Schlitzsteghöhe | ab 30 mm bis 150 mm – je nach Platten-/Pflasterstärke und Verlegeart |
| Gesamthöhe | bis max. 240 mm |
| Wasserlauf | über Wasserspiegelgefälle |
Sonderlösung einer Doppelschlitzrinne zum Einbau am Brunnensockel

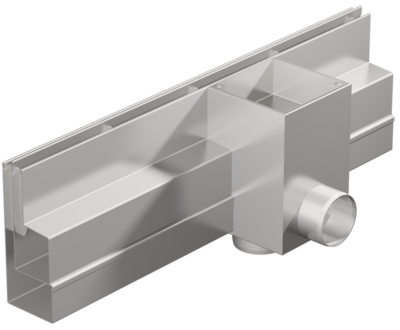

als Doppelstockrinne mit zwei Einlaufschlitzen zur separaten Aufnahme des Umlaufwassers bzw. des Oberflächenwassers. Zugang der zwei getrennten Wasserabläufe über einen Revisionskasten.
Diese Rinnenkonstruktion ist vorbereitet zur Baustellenverschweißung.
- Werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
- Geschweißte Endstücke
- Wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel

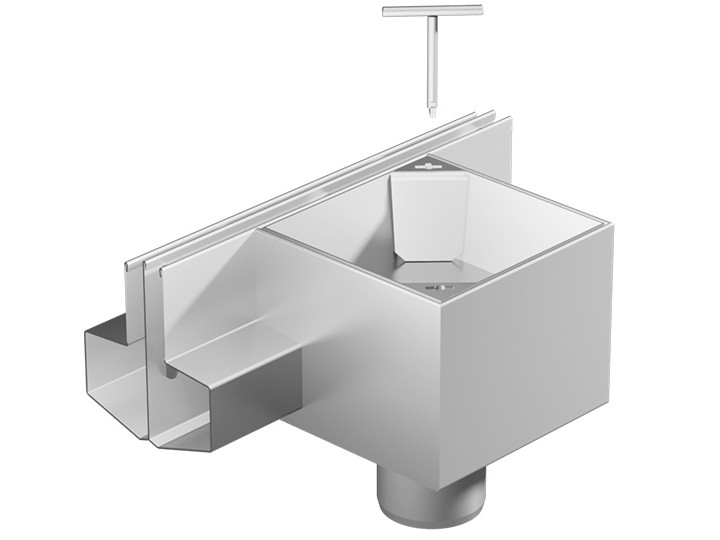

- Eingeschweißte Revisionskästen mit Rohrstutzen für Umlauf- oder Regenwasser

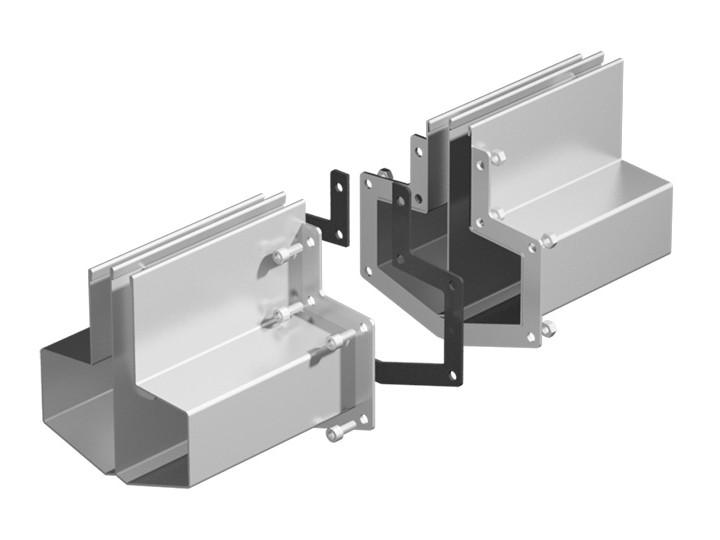

Flanschverbindung, alternativ Baustellenverschweißung
Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
