Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

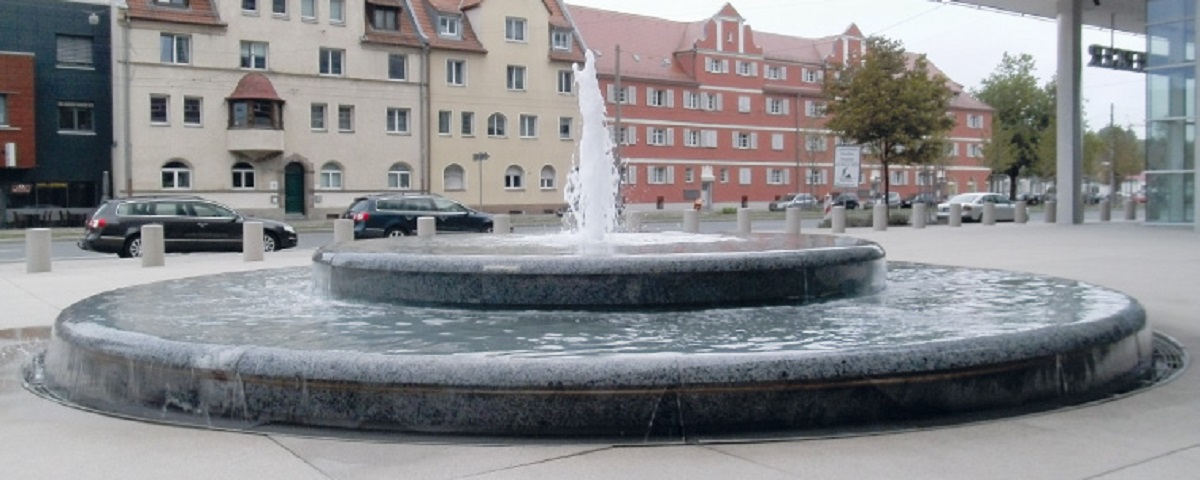

Kastenrinne radial Typ ino 625 KR zur Aufnahme des Brunnenumlaufwassers
Belastungsklasse A 15¹ DIN EN 1433 und leichter Fahrverkehr mit eingeschweißter Rostauflage
| Werkstoff | Edelstahl 1.4404 (V4A) bzw. 1.4301 (V2A) auf Wunsch zusätzlich pulverbeschichtet nach RAL |
| Materialstärke | 2,0 mm |
| Lieferlängen | bis 3 m in einem Stück |
| Rinnenbreite | ab 135 mm nach hydraulischer Leistungsberechnung |
| Rinnenhöhe | ab 100 mm bis 250 mm möglich |
| Wasserlauf | über Wasserspiegelgefälle |

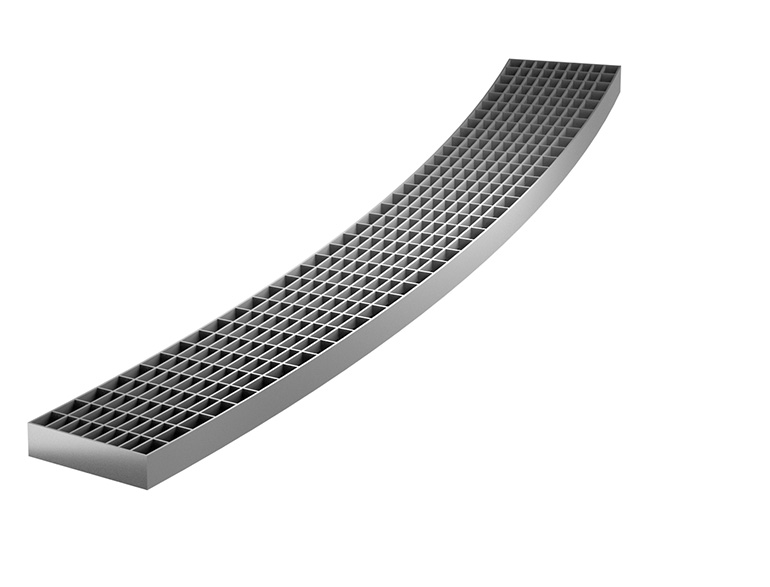

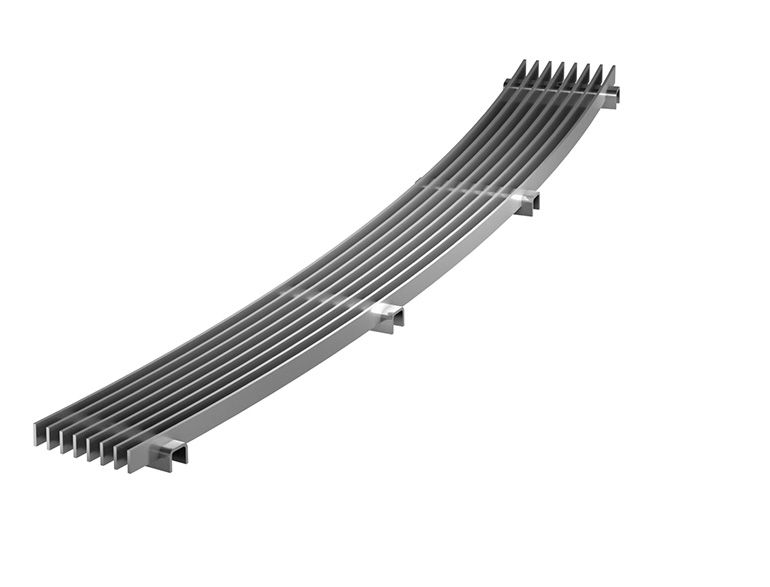

| Rostmaße | bis 1000 mm |

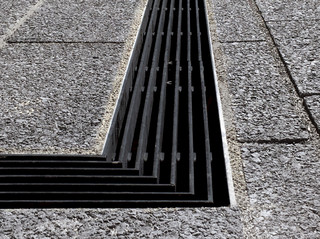

- Wasserdicht geschweißte Endstücke, Gehrungen, T-Verbindungen
- Eingeschweißte Rohrstutzen für Umlauf- oder Regenwasser
- Sinkksten mit Schlammeimer zur Ableitung von Regenwasser
- Rostarretierung

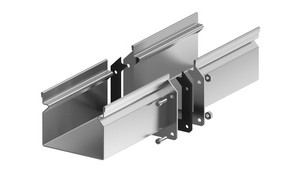

Flanschverbindung, alternativ Baustellenverschweißung
Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
- Ausschreibungstext Kastenrinne radial Typ ino 625 KR - Pkw-befahrbar-Edelstahl (DOCX; 19 KB)
- Revisionsaufsätze als Option (DOCX; 19 KB)
