Schwerlast-Kastenrinne Typ ino 680 KR zur Aufnahme des Brunnenumlaufwassers
Belastungsklasse bis D 400¹ geprüft nach DIN EN 1433 Rinne mit angeschweißter, verstärkter Rostauflage

Schwerlastrinne-edelstahl-springbrunnen-Inotec-Typ-680-KR-laengsstabrost
WerkstoffEdelstahl 1.4404(V4A)
bzw. 1.4301(V2A) auf Wunsch
Materialstärke5,0 mm
LieferlängenEdelstahl bis 3 m in einem Stück
Stahl stückverzinkt bis 2 m
Rinnenbreiteab 135 mm nach hydraulischer
Leistungsberechnung
Rinnenhöheab 100 mm bis 250 mm
Wasserlaufüber Wasserspiegelgefälle
Rostmaßebis 1000 mm
Gewicht

Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

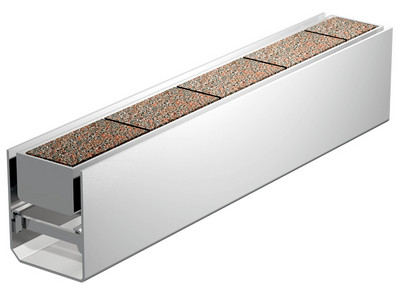

Schwerlastrinne-mit-steinkasten-brunnenentwaesserung

Befahrbare Rinne mit Steinkasten

Für mittige Pflasterreihe und beidseitigen Einlaufschlitzen. Steinkasten ausgelegt für dicke Pflasterstärken zur Belastung mit Fahrverkehr bis Klasse C 250.

  • Wasserdicht geschweißte Endstücke, Gehrungen, T-Verbindungen
  • Eingeschweißte Rohrstutzen für Umlauf- oder Regenwasser
  • Rostarretierung

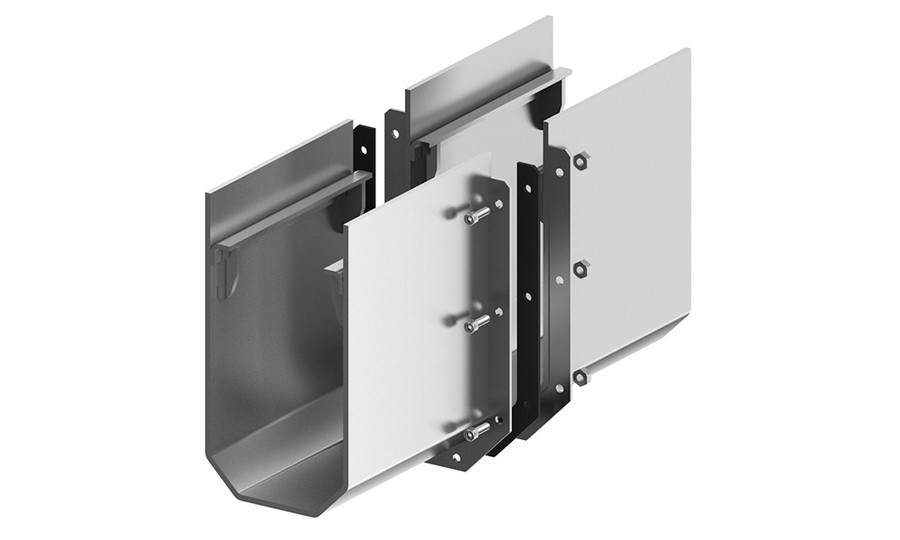

Brunnenrinne-kastenrinne-680-KR-flanschverbindung 01

Flanschverbindung
Montagefertig angeschweißt

mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Alternativ Baustellenverschweißung.

TerrassenEntw Typ610 Revisionsaufsatz 03

Revisionsaufsatz
für überbaute Flächen

Brunnenrinnen-gitterrost-25-25-edelstahl

Gitterrost
MW 25/25 mm, 30/3 mm bis 50/4 mm



Brunnenrinnen-gitterrost-30-10-edelstahl

Gitterrost
MW 30/10 mm, 30/3 mm bis 50/4 mm



Brunnenrinnen-querstabrost-hohe-radlast-rutschhemmend-edelstahl

Querstabrost
25/6 mm bis 40/8 mm

Brunnenrinnen-laengsstabrost-edelstahl

Längsstabrost
mit U-Profilen 30/5 mm oder 40/6 mm

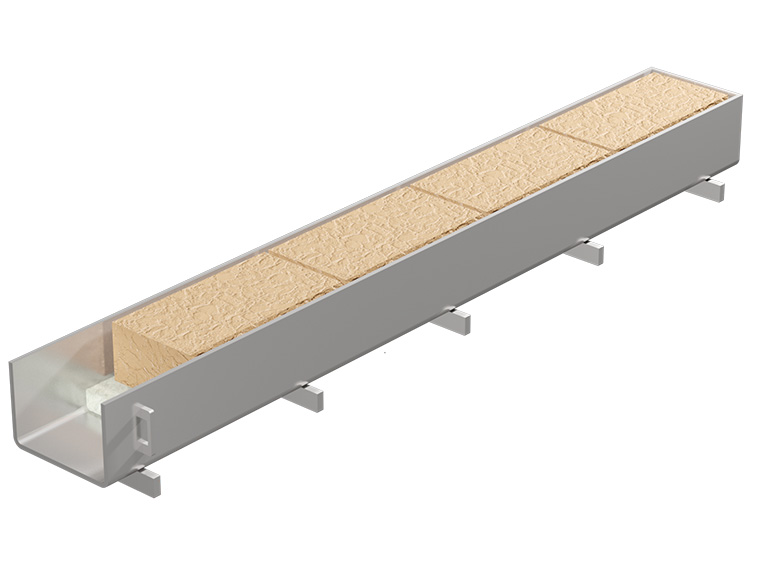

Brunnenrinnen-befuellbare-abdeckung-seitliche-einlaufschlitze

Befüllbare Abdeckung
mit seitlichen Einlaufschlitzen parallel zu den Rinnenseiten



Gewicht

Belastungsklasse bis D 400(1) nach DIN EN 1433.
Die Belastungsklasse ist abhängig von der Rinnendimensionierung und ihrer gewählten Abdeckungsvariante.

FLEntw Typ680 Flanschverbindung 01

Flanschverbindung, alternativ Baustellenverschweißung

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.

Einfassungselement-einspeiserinne-umlaufrinne-brunnenentwaesserung-Inotec

Sperrflansch

an der Brunnenrinne für WU-Beton

Erhöhte Seitenwand

einseitig an der Brunnenrinne

220
15710

Durchführungselemente für die Abdichtungsebene

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.

Kastenrinne-nivellierschrauben- 002

Nivellierstellfüße
zur Höhenverstellbarkeit

IMG 3139-RET

Farbakzente

Rinne und Abdeckung können farblich beschichtet werden

SE Stutzen DN100

Eimer für Ablaufstutzen

Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht
