Kastenrinne Typ ino 615 KR

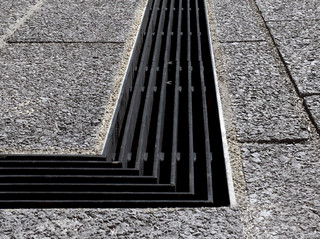

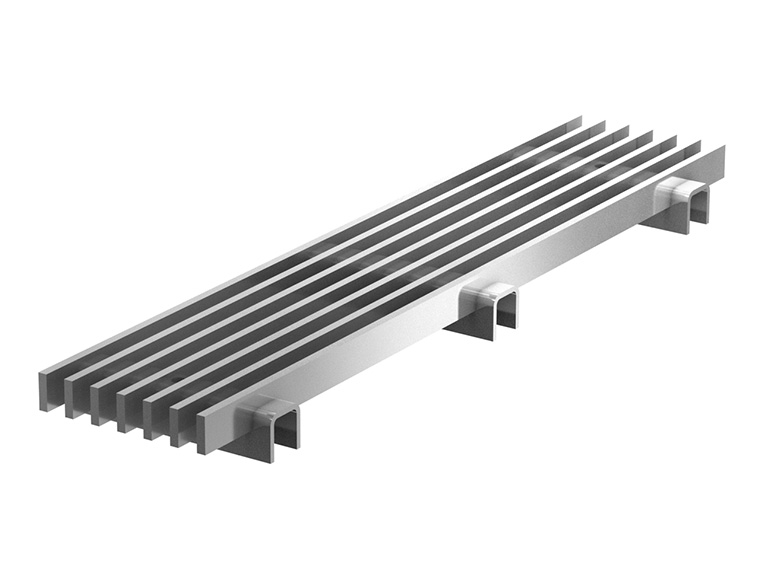

Kastenrinne-edelstahl-springbrunnen-Inotec-Typ-615-KR-laengsstabrost

Werkstoff	Edelstahl 1.4404 (V4A) bzw. 1.4301 (V2A) auf Wunsch zusätzlich pulverbeschichtet nach RAL
Materialstärke	2 mm
Lieferlängen	bis 3 m in einem Stück
Rinnenbreite	ab 100 mm nach hydraulischer Leistungsberechnung
Rinnenhöhe	ab 100 mm bis 250 mm möglich
Wasserlauf	über Wasserspiegelgefälle
Rostmaße	bis 1000 mm

Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
geschweißte Endstücke
wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel
eingeschweißte Rohrstutzen für Umlauf- oder Regenwasser
Rostarretierung

Weiteres Zubehör

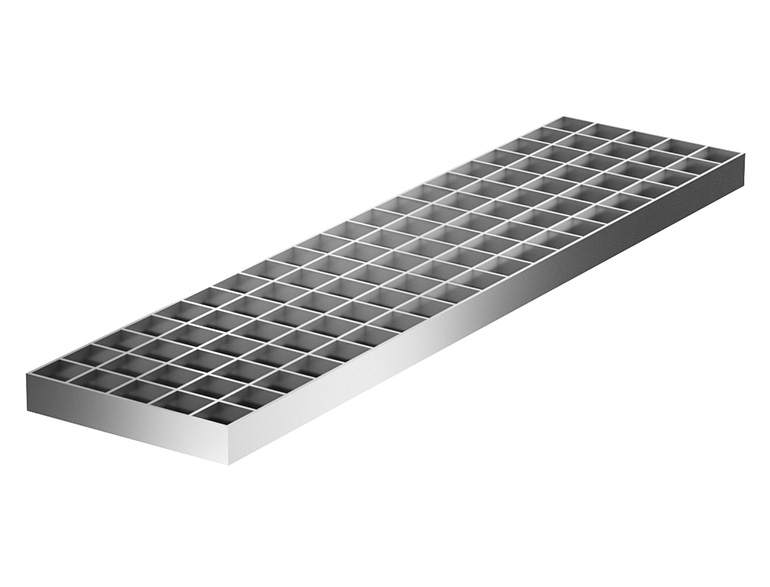

Brunnenrinnen-gitterrost-25-25-edelstahl

MW 25/25 mm, begeh-/befahrbar¹

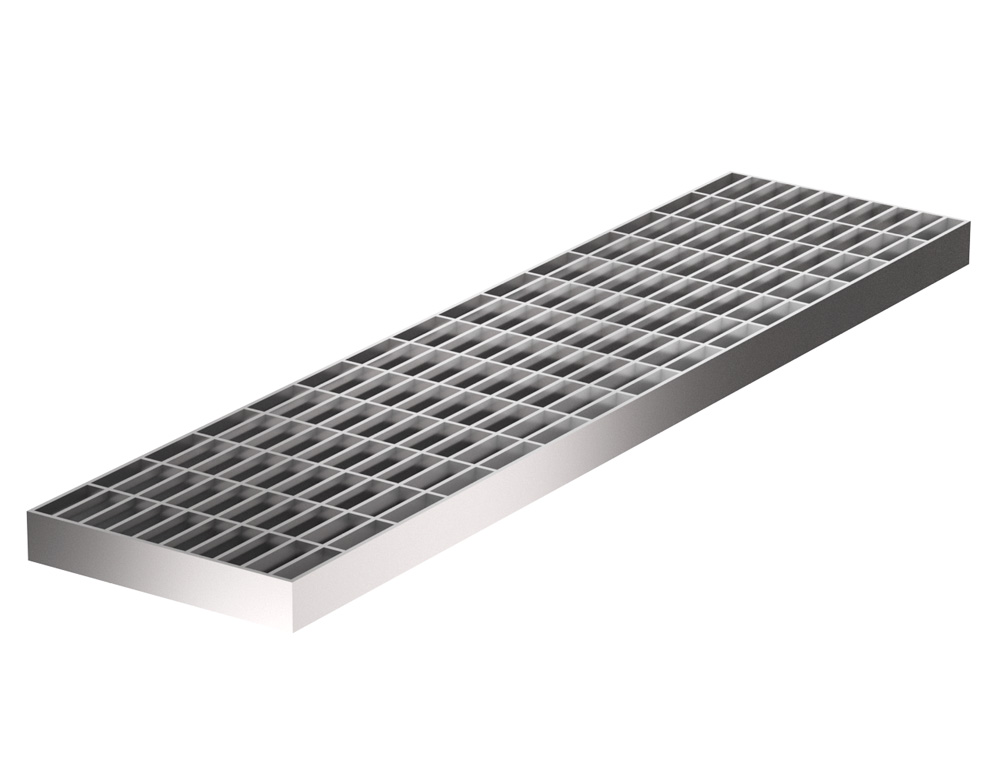

MW 30/10 mm, begeh-/befahrbar¹

mit seitlichen Einlaufschlitzen zu den Rinnenseiten, begehbar

mit U-Profilen 20/3 mm oder 20/5 mm, begeh-/befahrbar¹

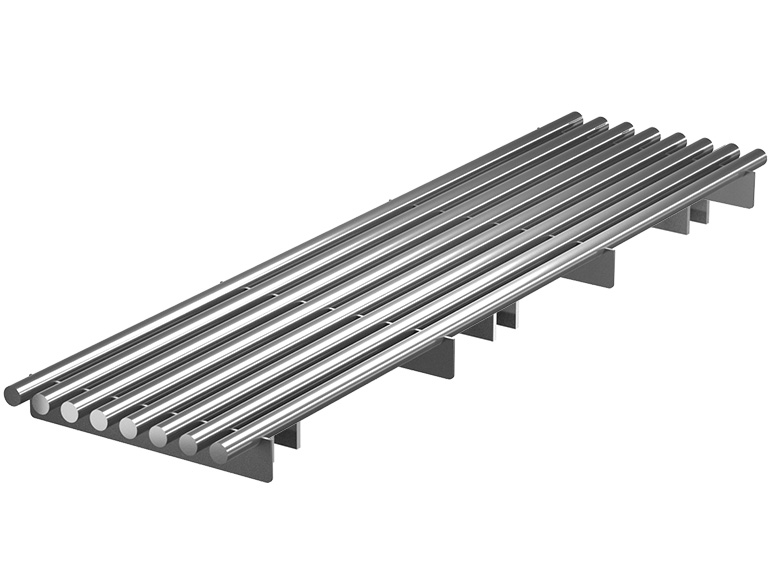

mit Rundprofilen 8 mm, begehbar

Belastungsklasse A 15 nach DIN EN 1433 und leichtem Fahrverkehr.
Die Belastungsklasse ist abhängig von der Rinnendimensionierung und ihrer gewählten Abdeckungsvariante.

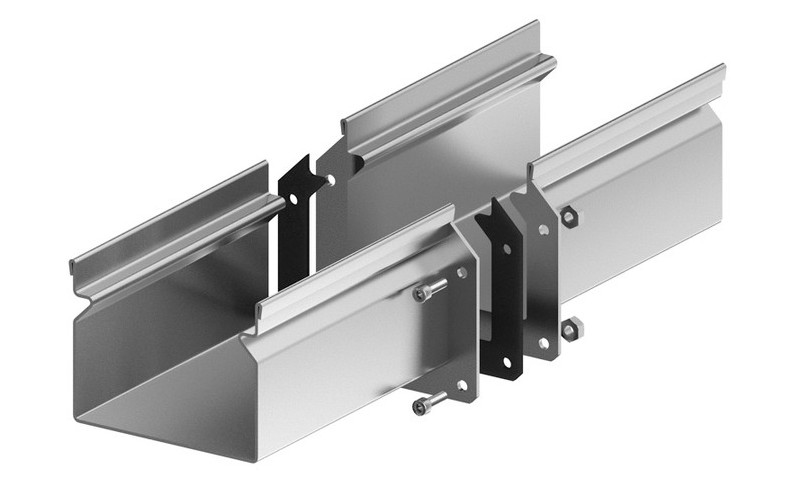

Brunnenrinne-kastenrinne-615-KR-flanschverbindung 01

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.

Einfassungselement-einspeiserinne-umlaufrinne-brunnenentwaesserung-Inotec

an der Brunnenrinne für WU-Beton

einseitig an der Brunnenrinne

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
