Geeignet für barrierefreie Zugänge
und Schwellenabschlüsse mit geringer Aufkantung

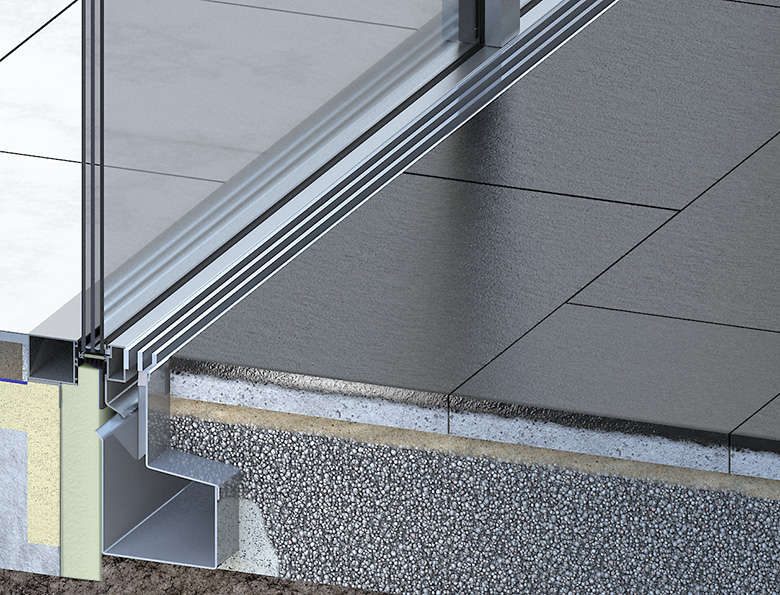

Schlitzrinne Typ ino 662 SR
mit Längsstabrost für tiefliegende Glasfassade, Schlitzbreite 50 mm
| Werkstoff | Edelstahl 1.4301(V2A) bzw. 1.4404(V4A) oder Stahl feuerverzinkt auf Wunsch zusätzlich pulverbeschichtet nach RAL |
| Materialstärke | Edelstahl 1,5 mm, wahlweise 2 mm Stahl feuerverzinkt 2 mm |
| Lieferlängen | bis 3 m an einem Stück |
| Bauchbreite | 100 / 150 mm |
| Schlitzbreite | >50 mm außen |
| Schlitzhöhe | ab 90 mm bis 180 mm |
| Gesamthöhe | bis max. 300 mm |
| Eigengefälle | ohne |
| Rostmaße | 1000 mm Standard bis 2000 mm Länge möglich |
mittels ...

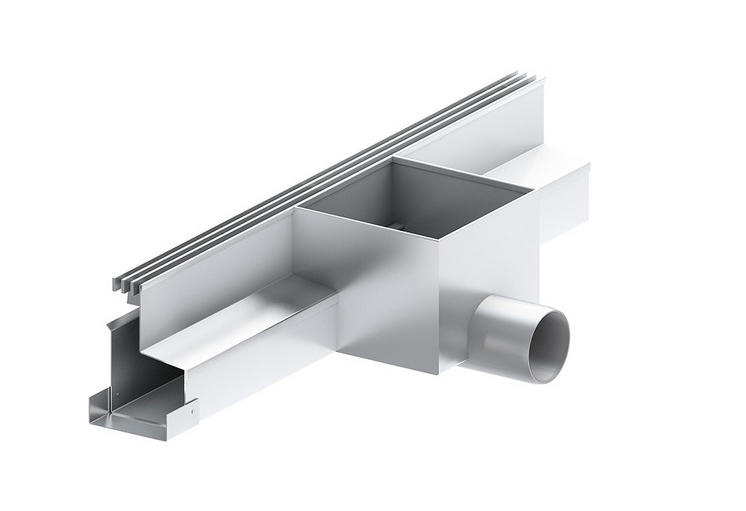

- Revisionskasten Größe ab 200 x 200 mm, mit oder ohne Stutzen.
Alternativ: Größe nach Angabe z.B. für Plattenraster
Revisionskasten-Zubehör: Auspflasterbarer Deckel oder

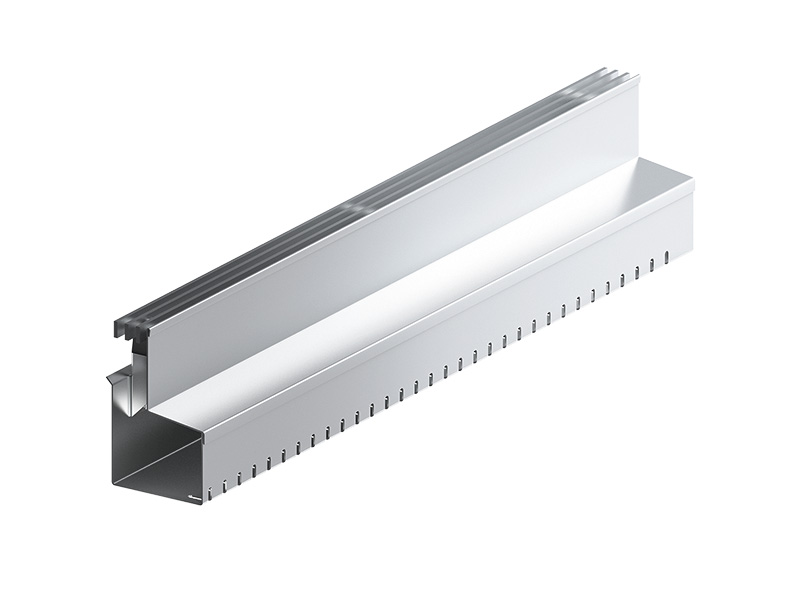

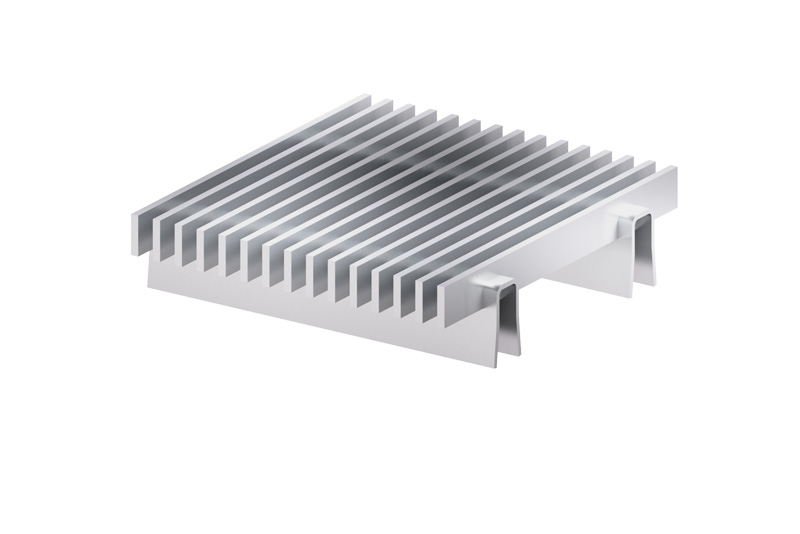

Längsstabrost-Abdeckung - einseitiger Perforation der Rinnen zur Versickerung
Zubehör
- werkseitig gefertigte Ecken
- geschweißte Endstücke
- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- Gehrungsschnitte
- Übergangsstücke auf andere Rinnentypen
Geruchsverschluss für Ablaufstutzen
Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm
Nivellierstellfüße
zur Höhenverstellbarkeit

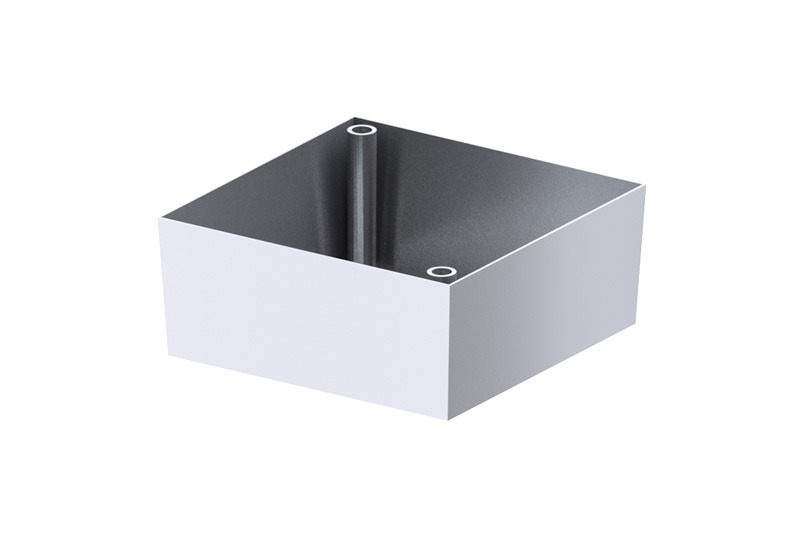

Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
