Radiale Schlitzrinne Typ ino 665 SR

Werkstoff	Edelstahl 1.4301(V2A) bzw. 1.4404(V4A) oder Stahl feuerverzinkt
Materialstärke	2 mm Stahl feuerverzinkt 2 mm
Radien	frei wählbar
Lieferlängen	bis 3 m an einem Stück
Bauchbreite	90 mm
Schlitzbreite	bis 18 mm
Schlitzhöhe	ab 30 mm bis 160 mm – je nach Plattenstärke und Verlegeart
Gesamthöhe	bis max. 240 mm
Eigengefälle	ohne

mittels ...

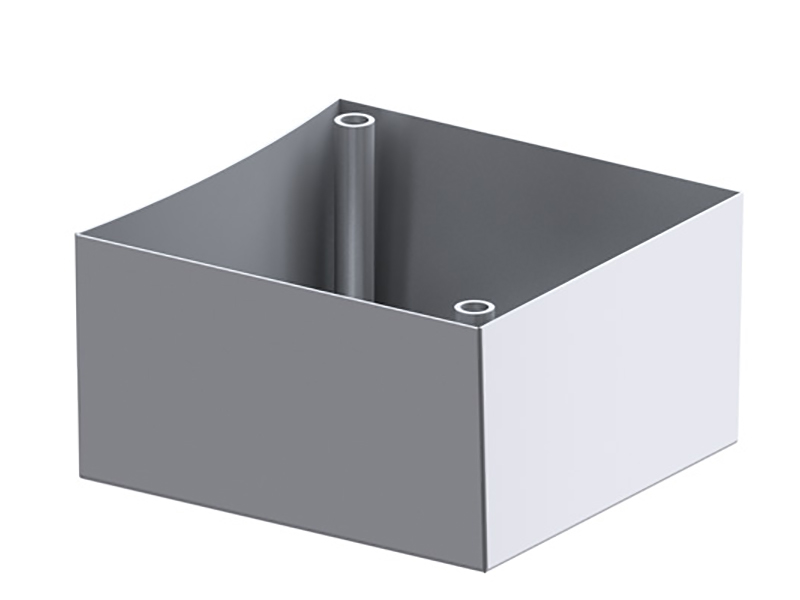

auspflasterbare Revisionskästen
Größe ab 200 x 200 mm, mit oder ohne Stutzen.
Alternativ: Größe nach Angabe z.B. für Plattenraster
einseitiger Perforation der Rinnen zur Versickerung

Zubehör

werkseitig gefertigte Ecken, bzw. Übergang auf gerade Rinne
geschweißte Endstücke

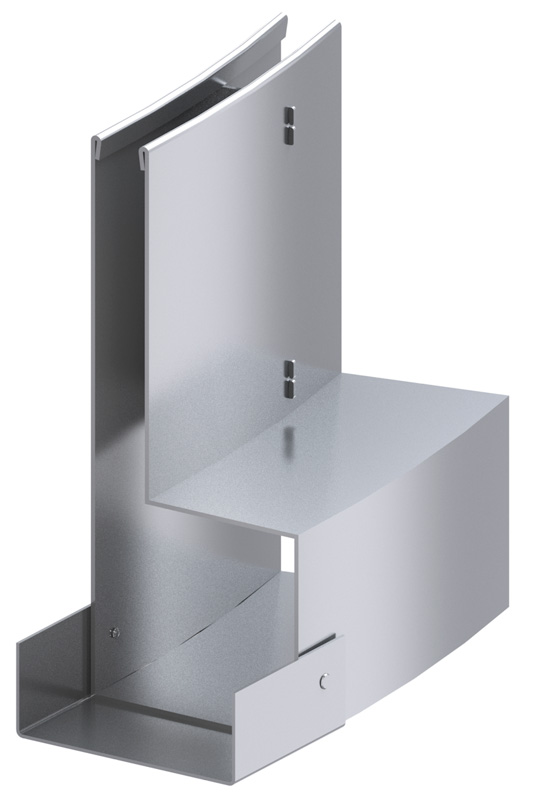

Steckverbinder für schnelle Verlegung ohne Höhenversatz
Gehrungsschnitte
Übergangsstücke auf andere Rinnentypen
eingeschweißter Mittelsteg

Geeignet für barrierefreie Zugänge
und Schwellenabschlüsse mit geringer Aufkantung.

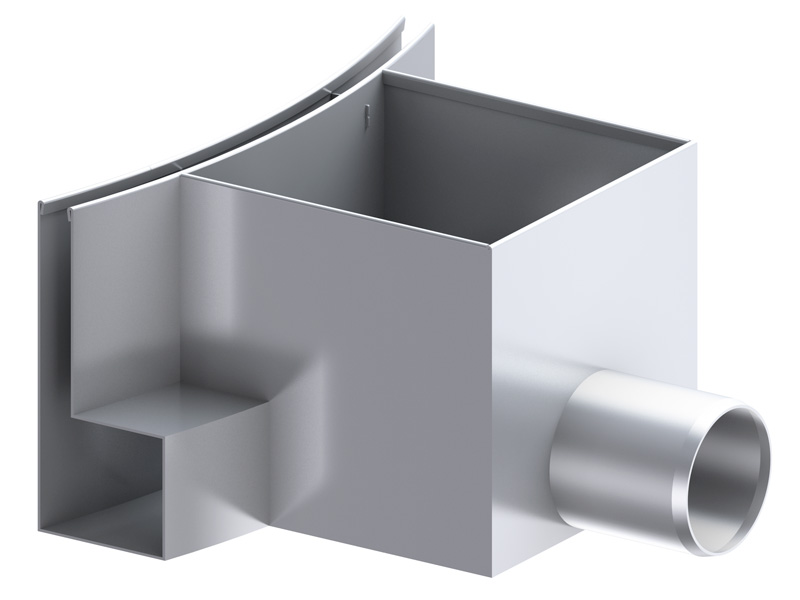

Revisionskasten mit Ablaufstutzen waagerecht, wahlweise senkrecht

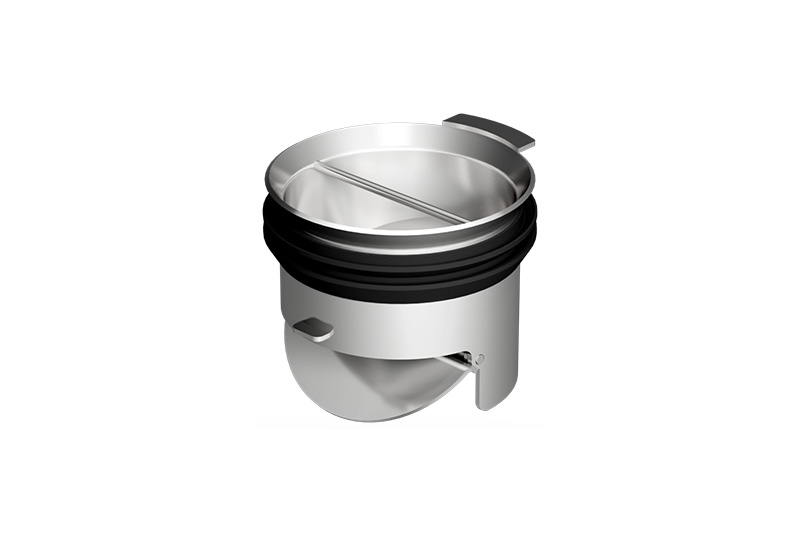

Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm

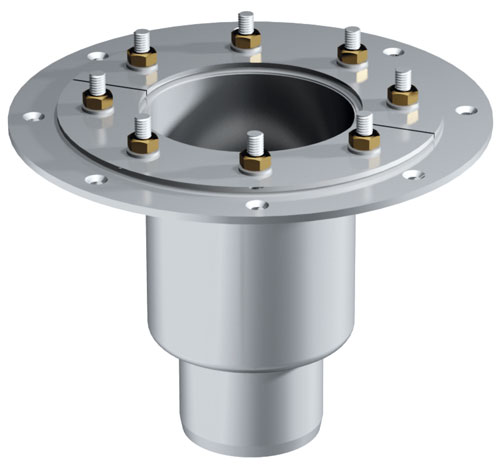

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.

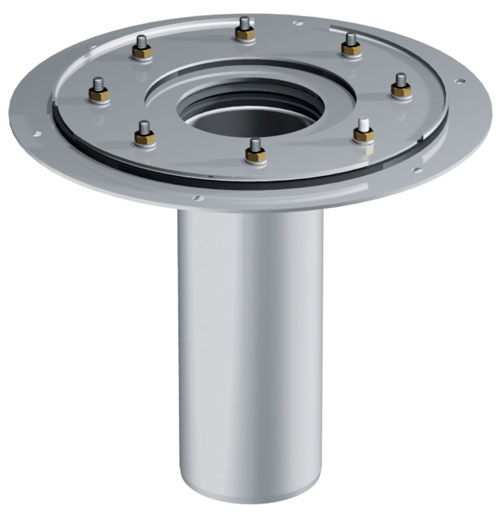

aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.

mittels Perforation in der Rinnenwand oberhalb der Wasserlinie

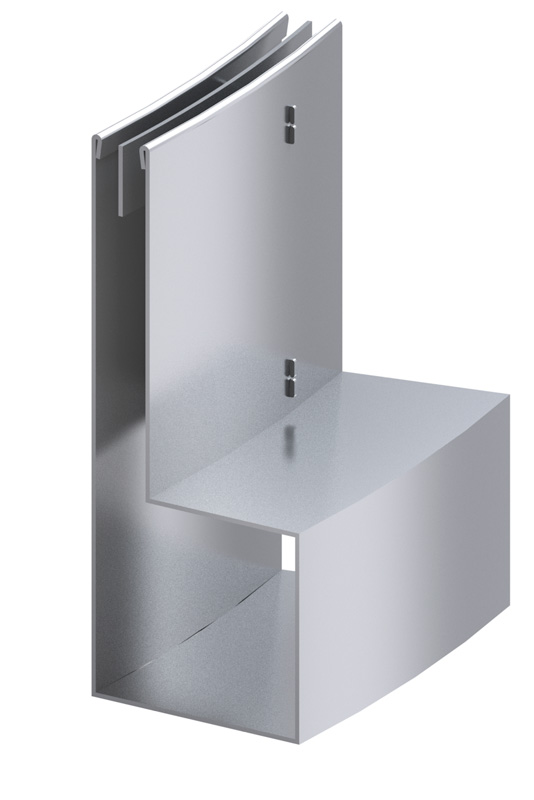

doppelte Schlitzbreite durch eingeschweißten Mittelsteg zur Vergrößerung der Schlitzbreite

mittels selbstreguliernder Heizbänder, die mit der Rinne verlegt werden.
Heizleistung: ca. 36 W/m

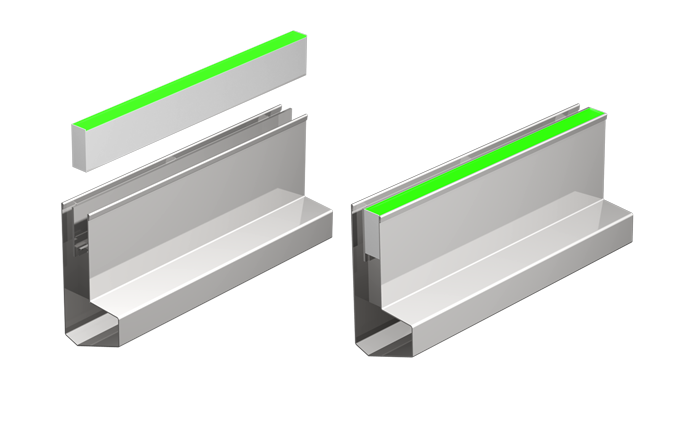

Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller

Fassadenschlitzrinne radial Typ 665 Edelstahl (DOCX; 20 KB)
Fassadenschlitzrinne radial Typ 665 Stahl feuerverzinkt (DOCX; 17 KB)
Revisionsaufsätze als Option (DOCX; 19 KB)

mittels ...

auspflasterbare Revisionskästen
Größe ab 200 x 200 mm, mit oder ohne Stutzen.
Alternativ: Größe nach Angabe z.B. für Plattenraster
einseitiger Perforation der Rinnen zur Versickerung

Zubehör

werkseitig gefertigte Ecken, bzw. Übergang auf gerade Rinne
geschweißte Endstücke
Steckverbinder für schnelle Verlegung ohne Höhenversatz
Gehrungsschnitte
Übergangsstücke auf andere Rinnentypen
eingeschweißter Mittelsteg

Geeignet für barrierefreie Zugänge
und Schwellenabschlüsse mit geringer Aufkantung.

Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm

aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.

mittels Perforation in der Rinnenwand oberhalb der Wasserlinie

doppelte Schlitzbreite durch eingeschweißten Mittelsteg zur Vergrößerung der Schlitzbreite

mittels selbstreguliernder Heizbänder, die mit der Rinne verlegt werden.
Heizleistung: ca. 36 W/m

Seitlich angeschweißte Profile für die Leuchtmittelaufnahme als lineare Bodenbeleuchtung. Profile gemäß Vorgabe der Beleuchtungshersteller

Fassadenschlitzrinne radial Typ 665 Edelstahl (DOCX; 20 KB)
Fassadenschlitzrinne radial Typ 665 Stahl feuerverzinkt (DOCX; 17 KB)
Revisionsaufsätze als Option (DOCX; 19 KB)

Browser nicht unterstützt

Radiale Schlitzrinne Typ ino 665 SR

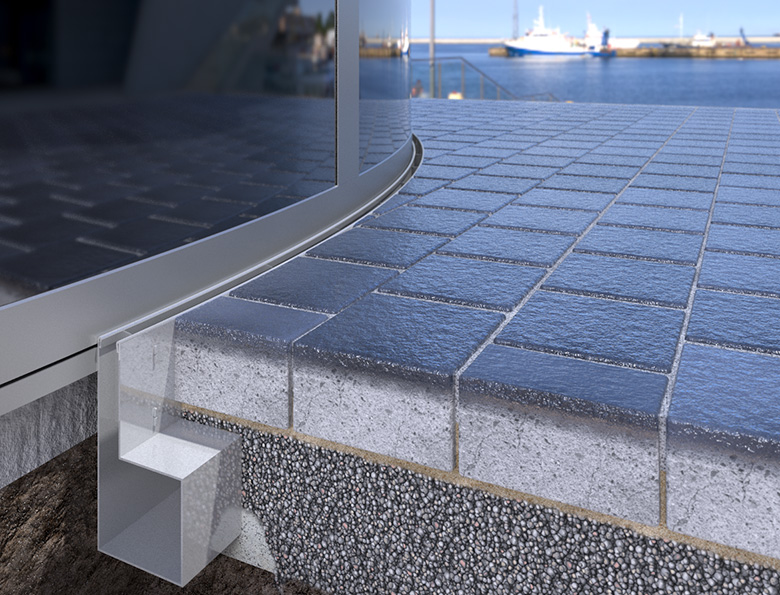

für den Einbau vor der Fassade, Schlitzbreite 18 mm

Geruchsverschluss für Ablaufstutzen

Nivellierstellfüße
zur Höhenverstellbarkeit

Durchführungselemente für die Abdichtungsebene

Wasserspeier

Fassadenseitige Belüftung

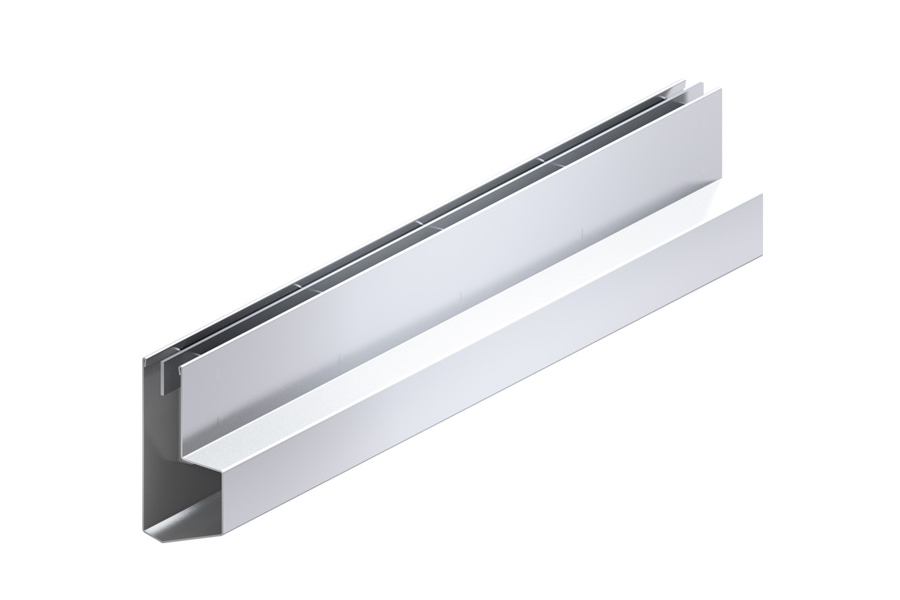

Eingeschweißter Mittelsteg

Rinnenbegleitheizung

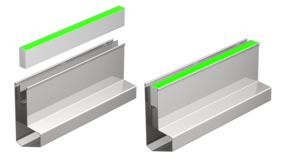

Varianten zur Aufnahme von LED Bodenlichtlinien
