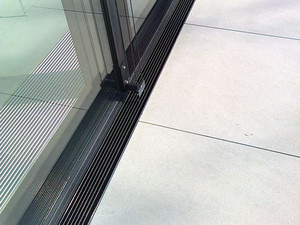

Geeignet für barrierefreie Zugänge und Schwellenabschlüsse mit geringer Aufkantung.

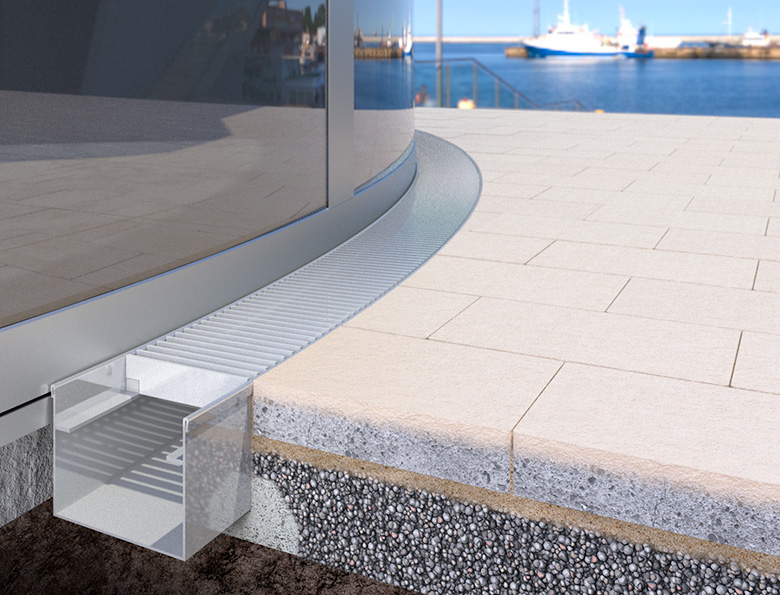

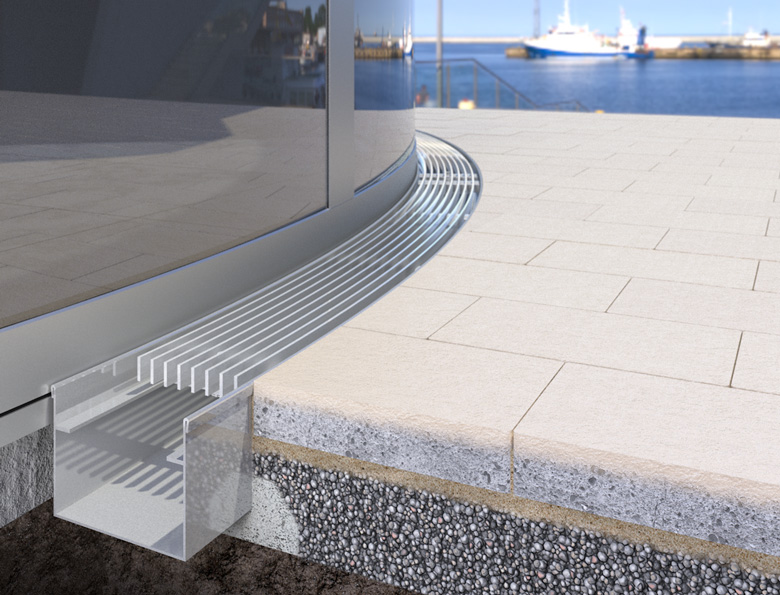

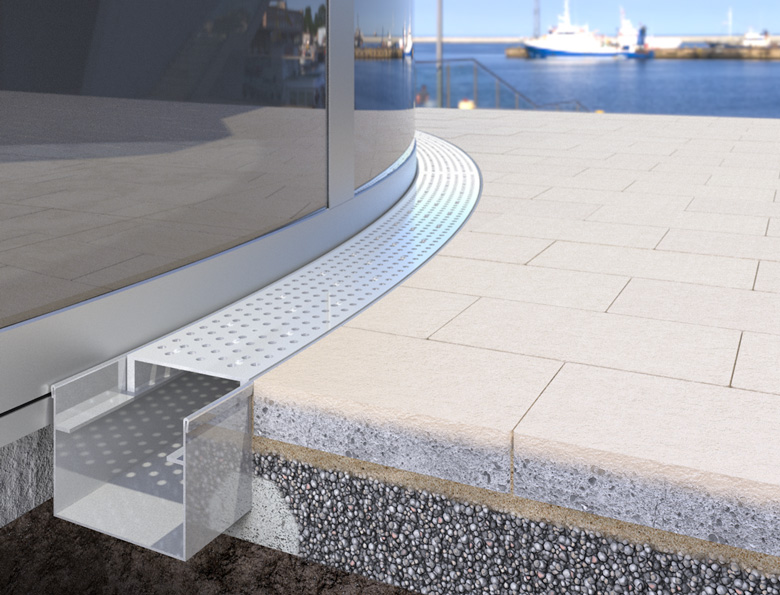

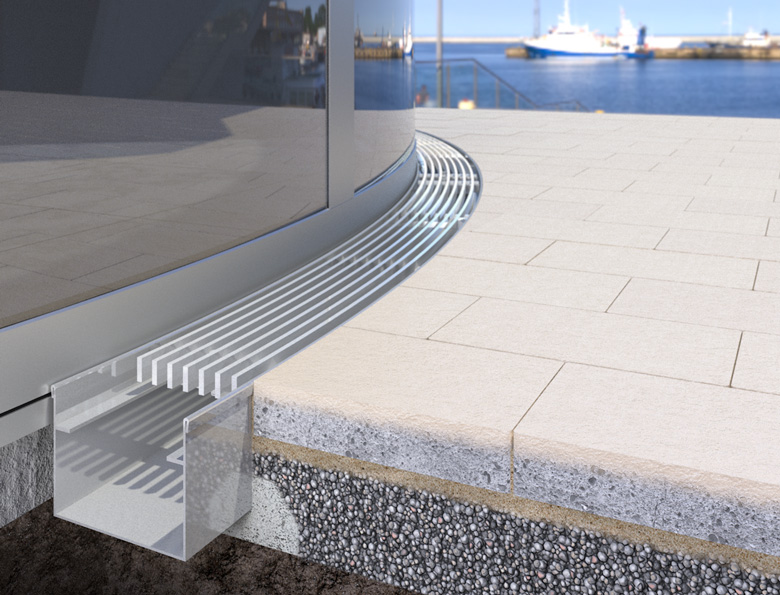

Radiale Kastenrinne Typ ino 625 KR
Mit eingeschweißter Rostauflage für alle Abdeckungsvarianten für den Einbau vor der Fassade und Drehtüren
| Werkstoff | Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt auf Wunsch zusätzlich pulverbeschichtet nach RAL |
| Materialstärke | 2 mm |
| Radien | frei wählbar |
| Lieferlängen | Edelstahl bis 3 m in einem Stück, Stahl stückverzinkt bis 2 m |
| Rinnenbreite | 80/100/135/150/200 mm weitere Abmessungen möglich |
| Rinnenhöhe | ab 60 mm bis 250 mm möglich |
| Wasserlauf | über Wasserspiegelgefälle |
| Rostmaße | bis 1.000 mm |
Begehbare und Rollstuhl befahrbare Ausführung.

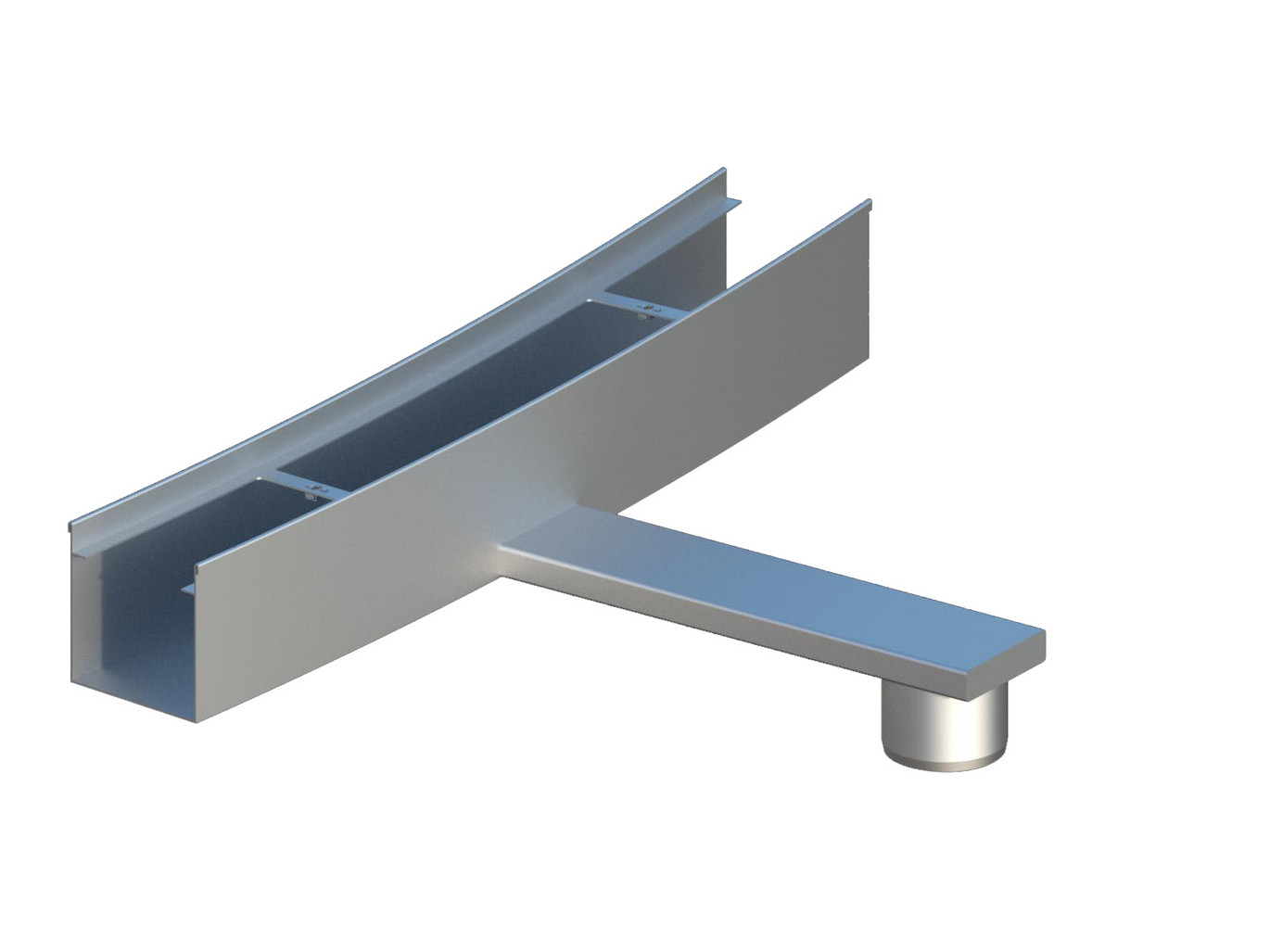

mittels ...

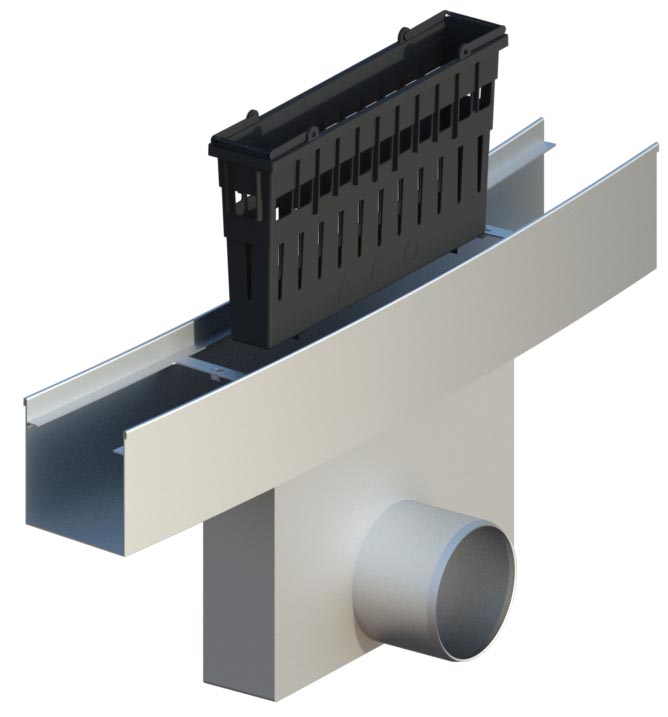

- werkseitig untergeschweißtem Sinkkasten mit Schlammeimer

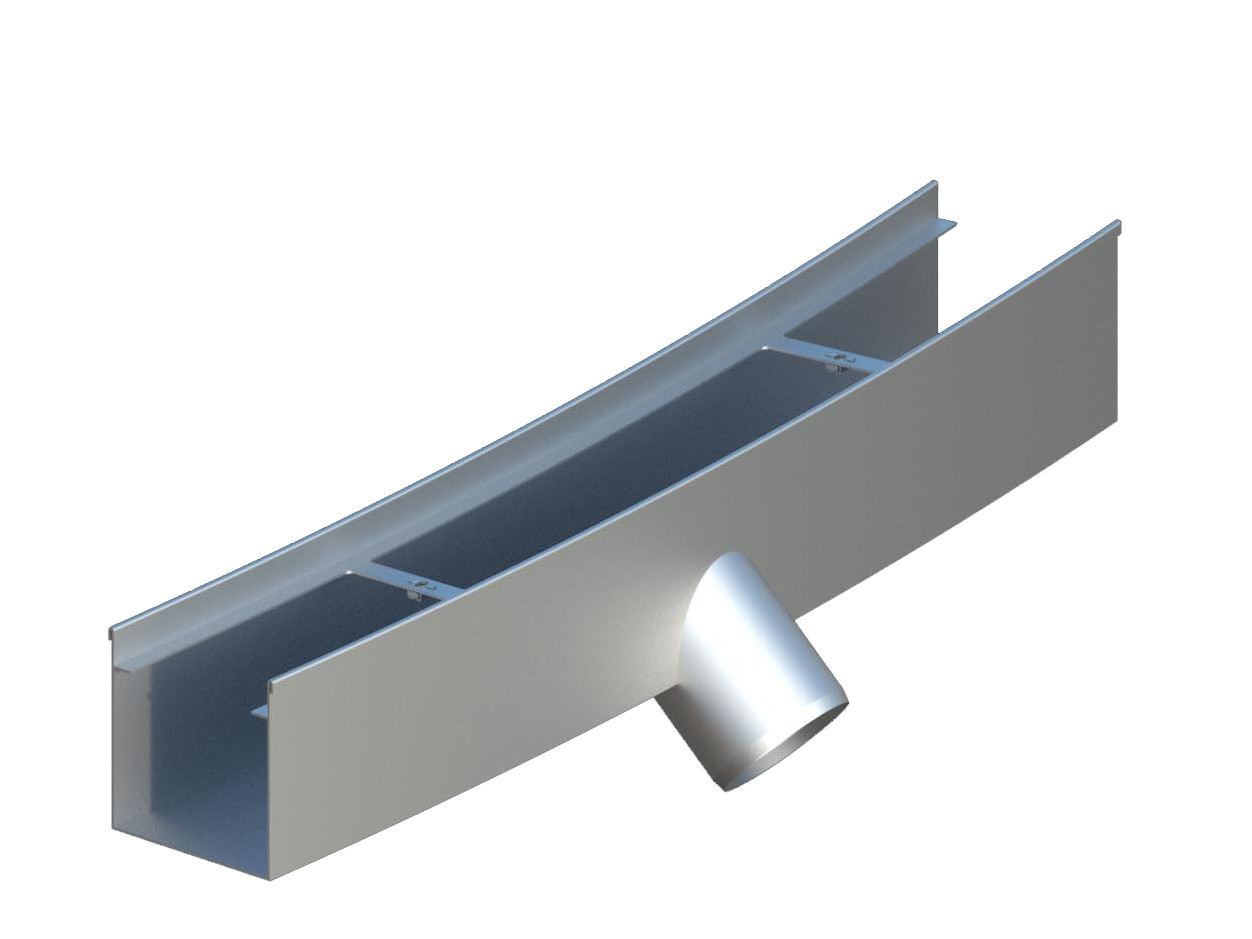

ab Rinnenbreite 150 mm - werkseitig mit angeschweißtem Ablaufstutzen

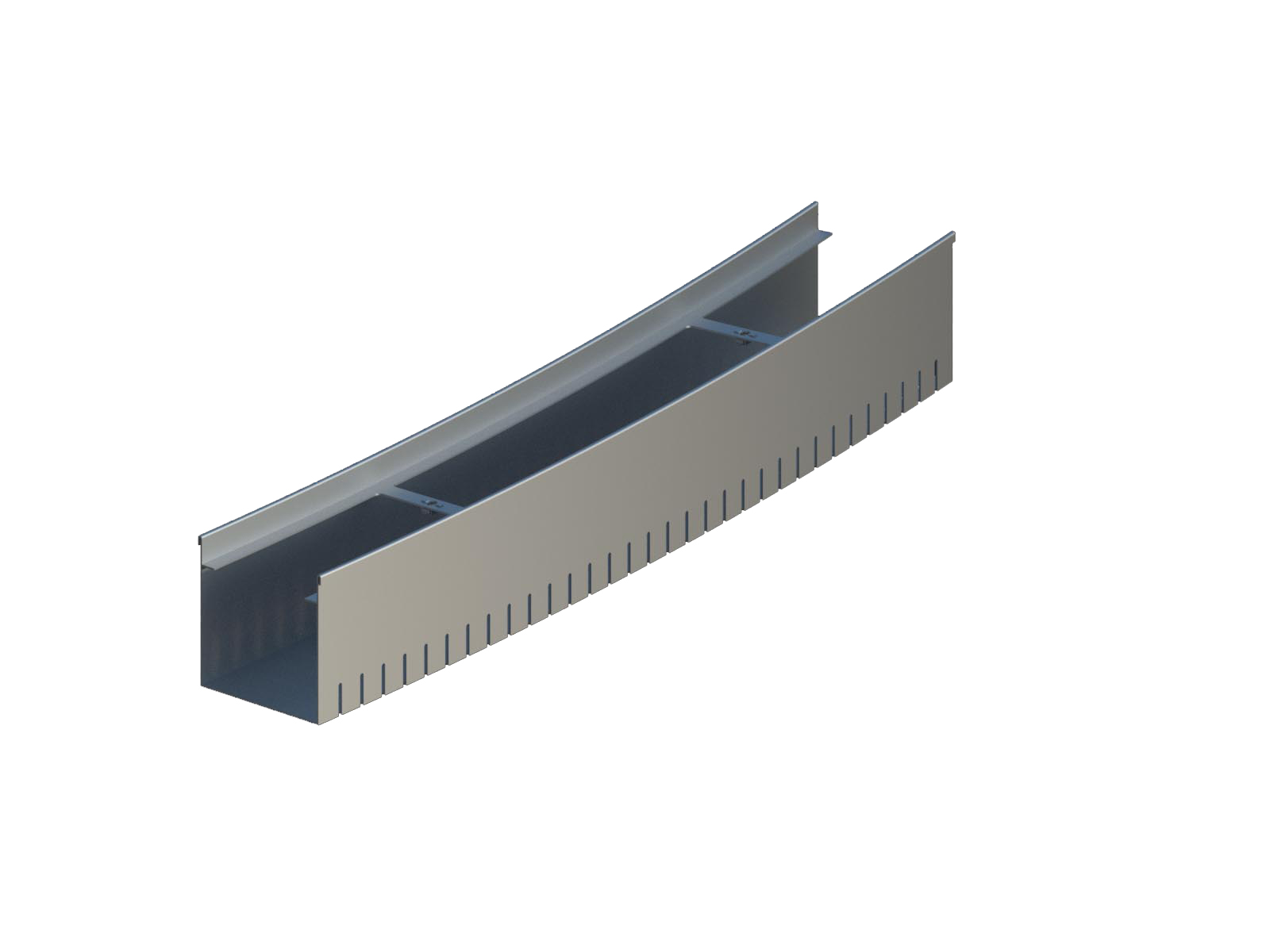

- einseitige Perforation der Rinnen zur Versickerung
Zubehör
- werkseitig gefertigte Ecken oder Breitenversprünge
- geschweißte Endstücke
- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- geschweißte Gehrungen
- bzw. Übergangsstücke auf andere Rinnentypen
- Rostarretierung
* Ausführung der Oberfläche: eben oder ausgeprägt
** nur aus Edelstahl, Lochgröße für Barfußbereiche geeignet
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
Eimer für Ablaufstutzen
Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht
Wasserspeier
aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.
Geruchsverschluss für Ablaufstutzen
Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm
- Fassadenrinne radial Typ 625 Edelstahl (DOCX; 22 KB)
- Fassadenrinne radial Typ 625 Stahl feuerverzinkt (DOCX; 18 KB)
- Revisionsaufsätze als Option (DOCX; 19 KB)
