Geeignet für barrierefreie Zugänge und Schwellenabschlüsse mit geringer Aufkantung.
Kastenrinne Typ ino 610 KR

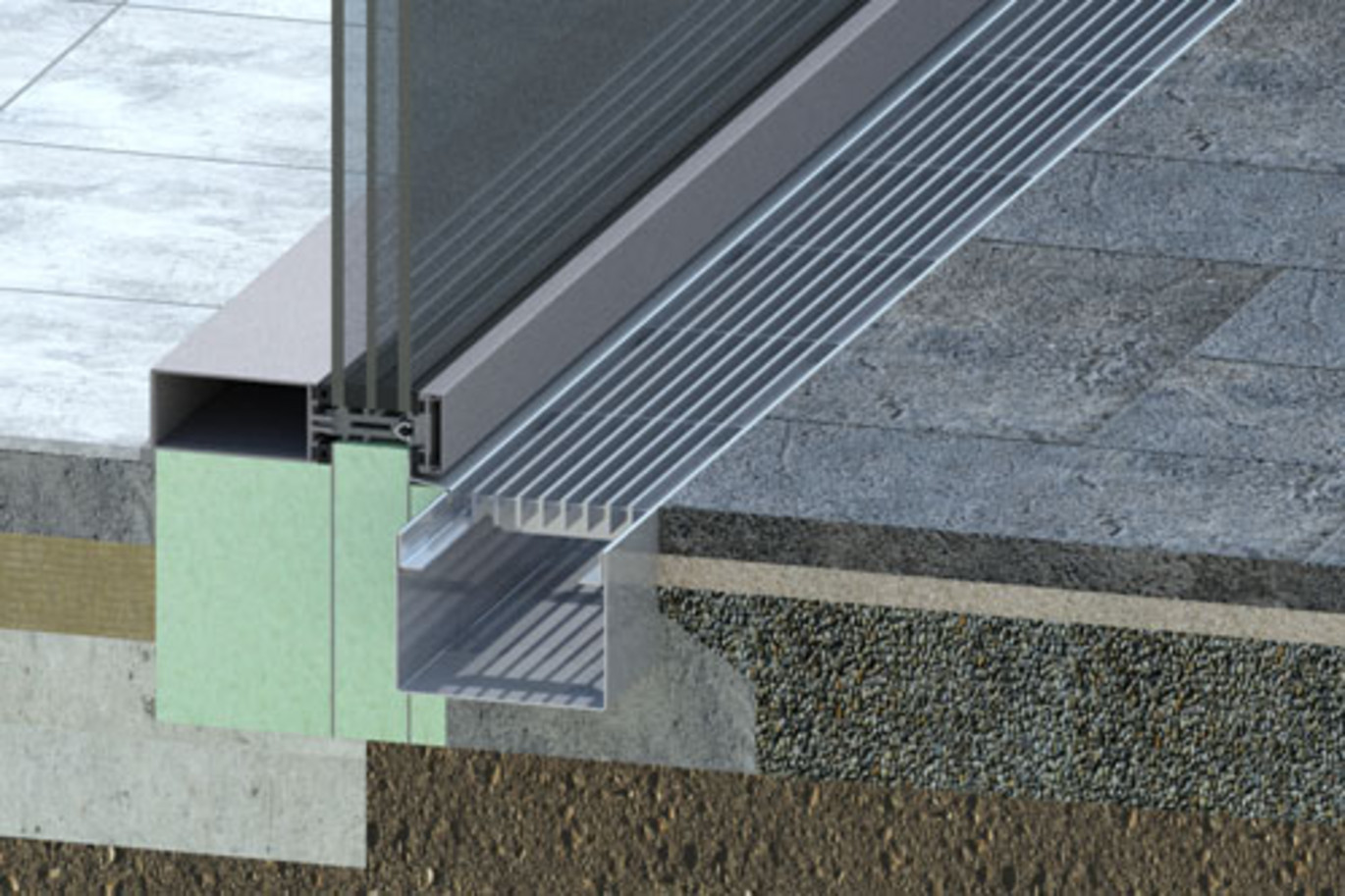

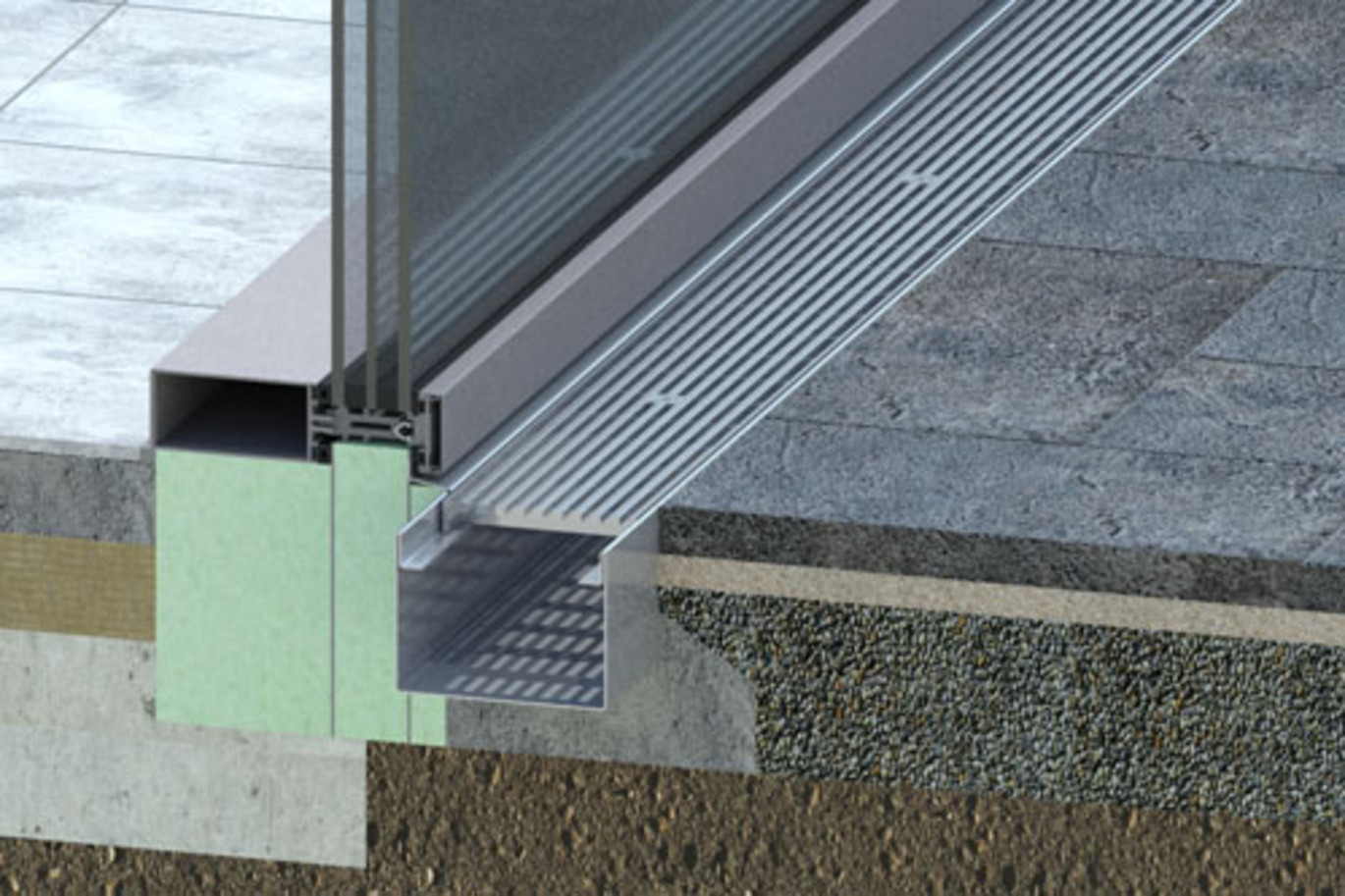

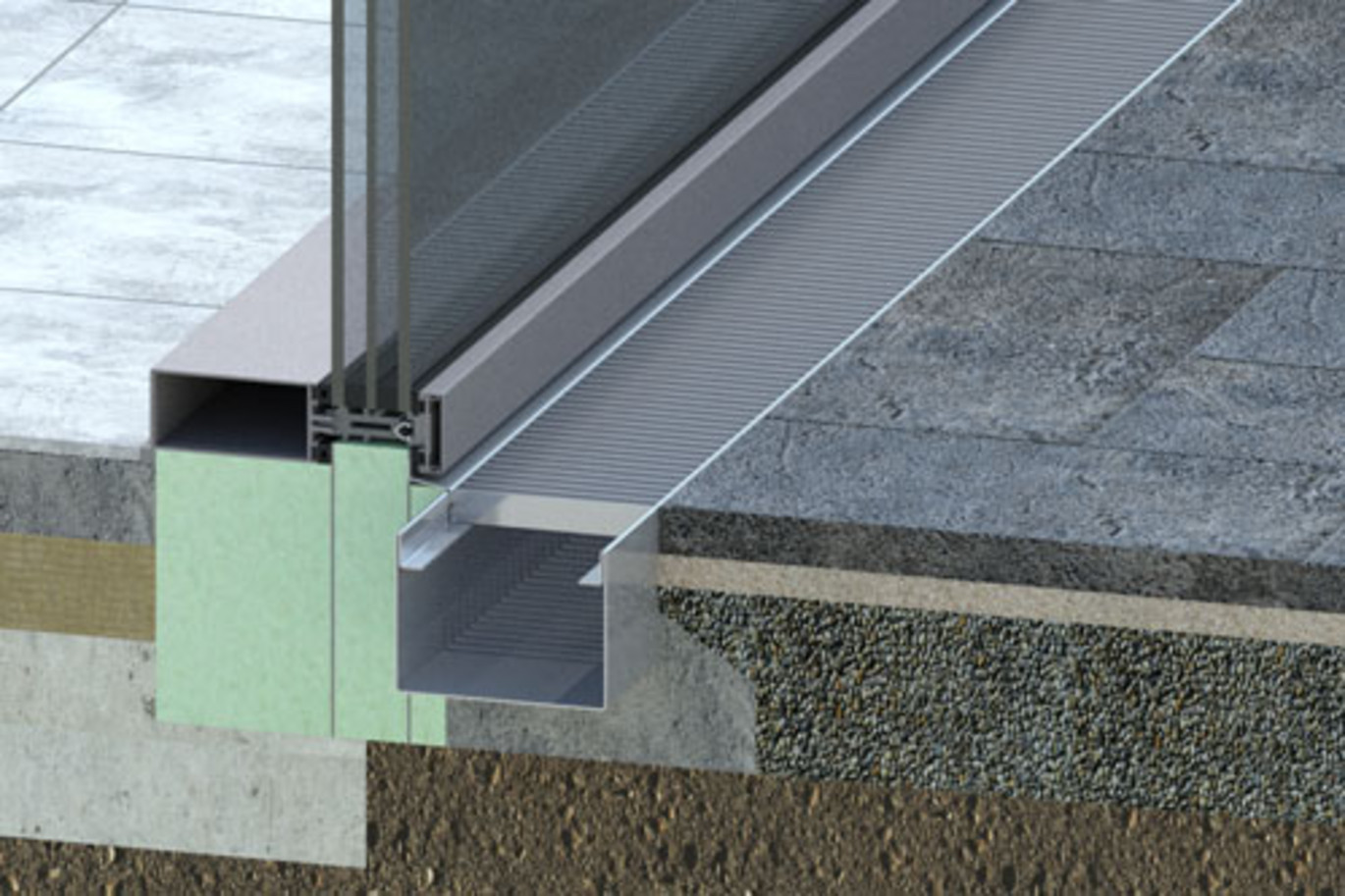

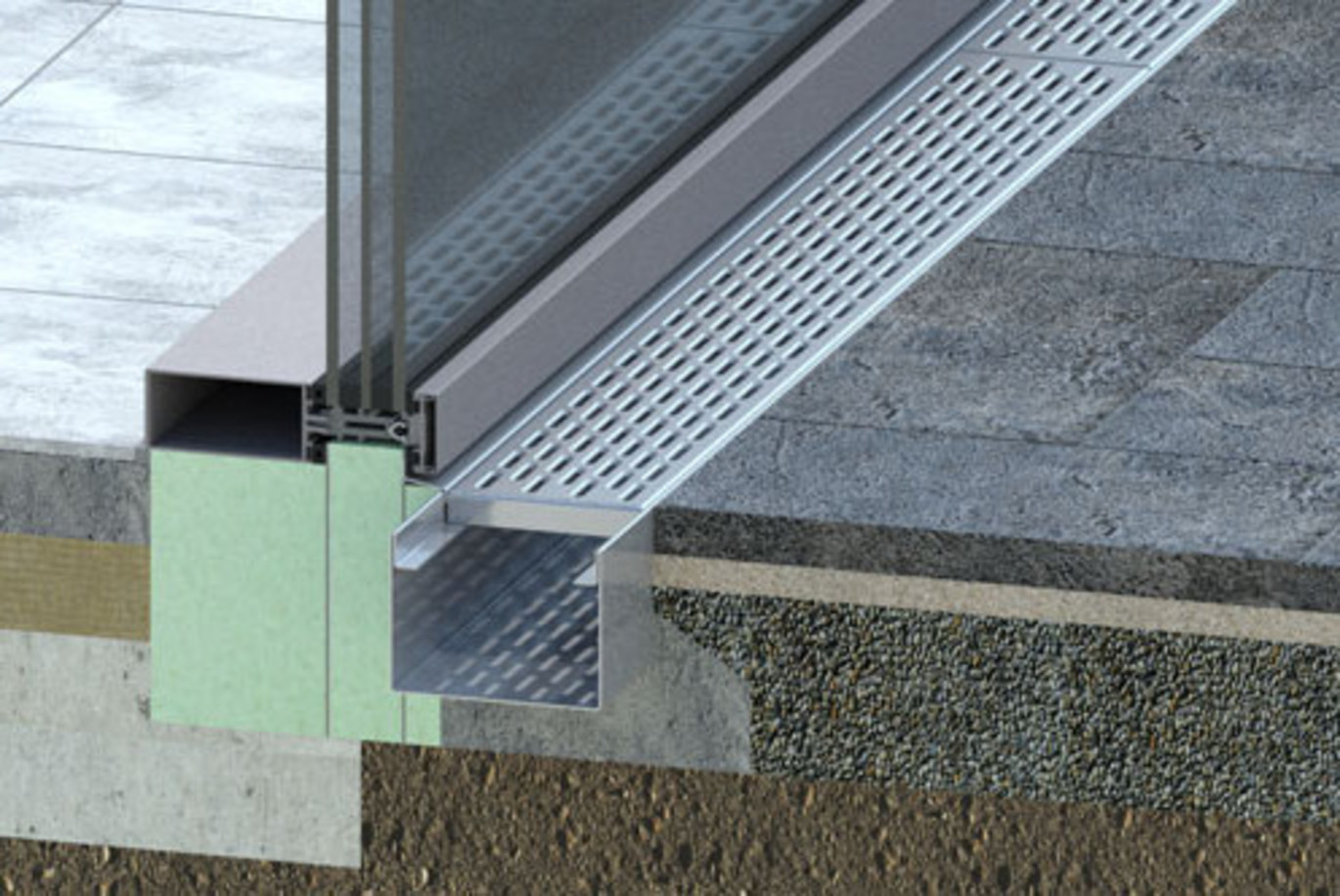

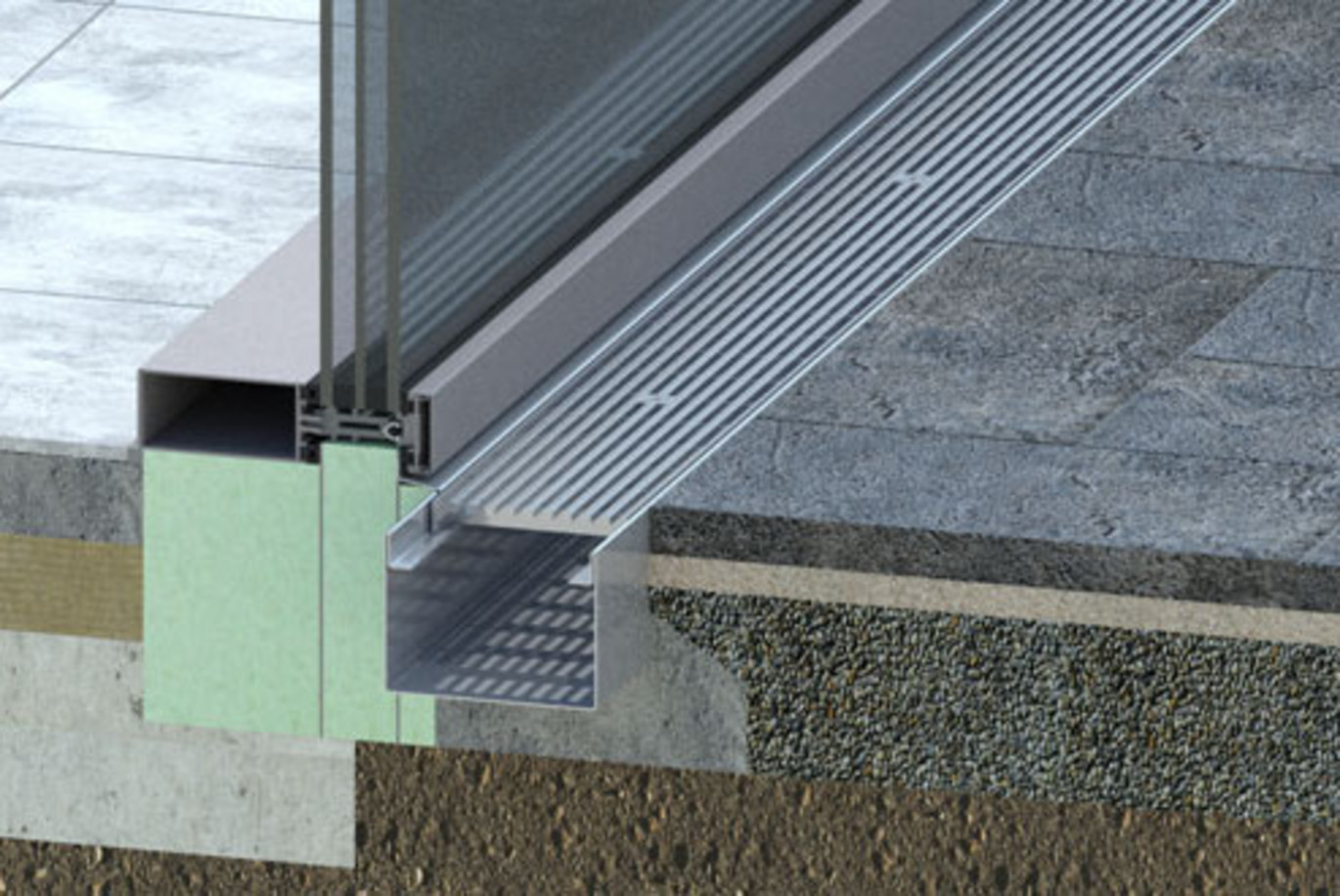

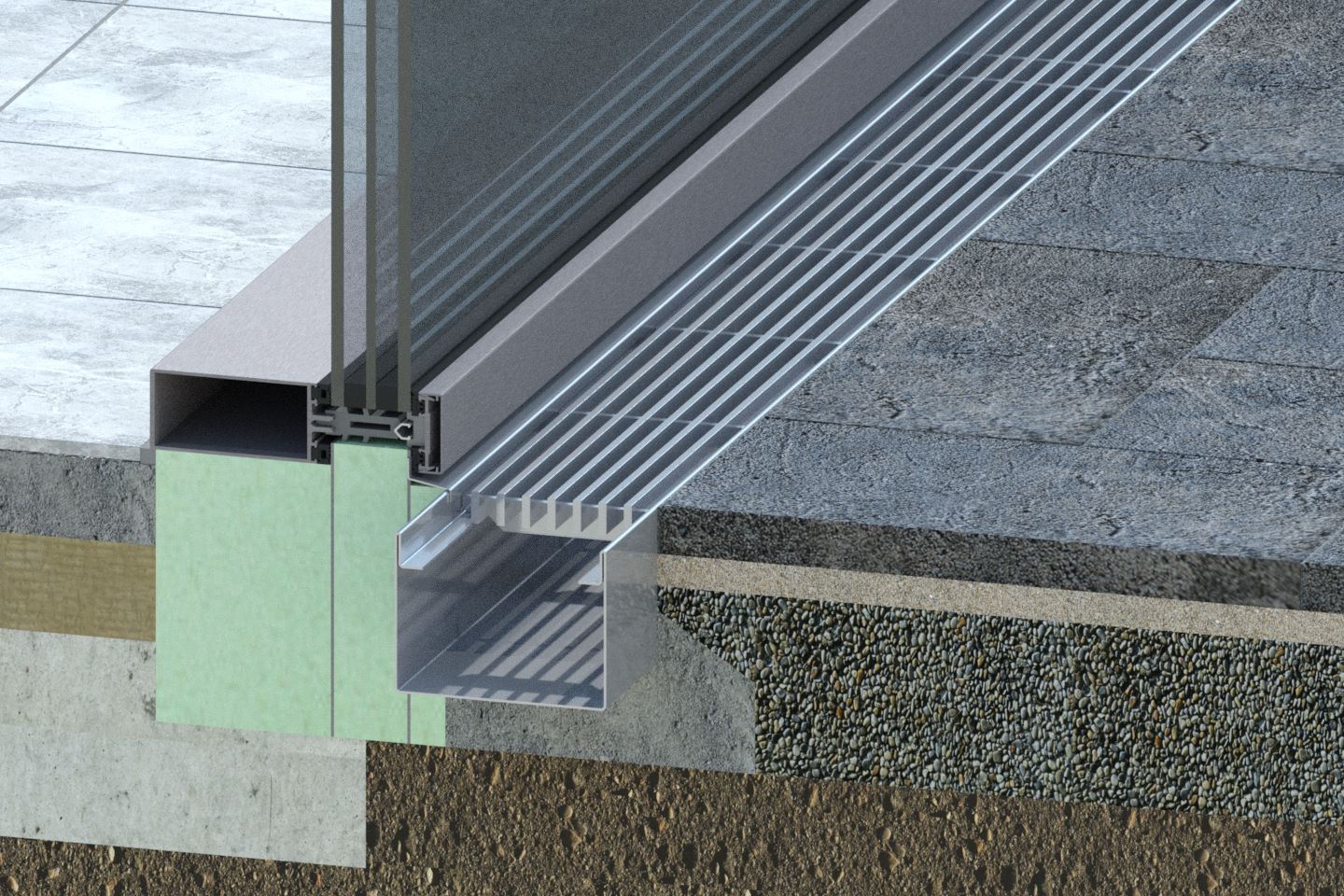

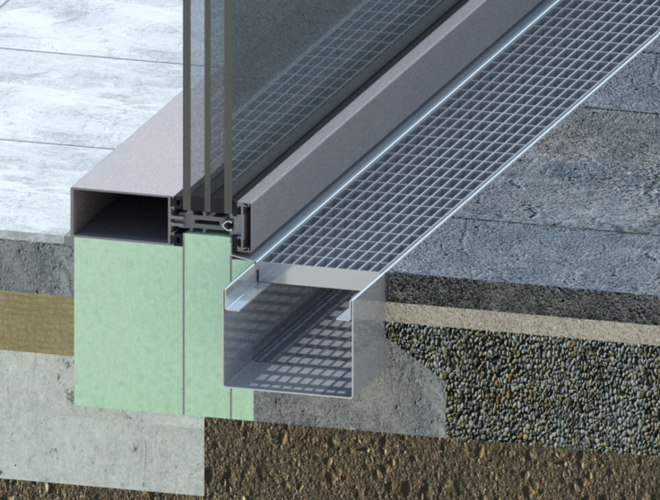

Für den Einbau vor der Fassade mit eingekanteter Rostauflage für alle Abdeckungsvarianten

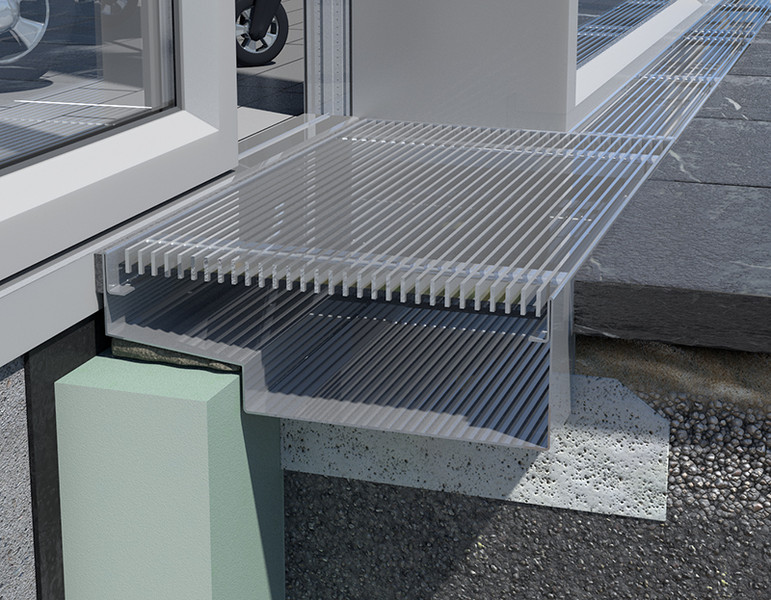

Für Eingangsbereiche eignet sich die Kastenrinne mit seitlicher Auskragung Typ ino 611 KR in Kombination mit Typ ino 610 KR.
| Werkstoff | Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt auf Wunsch zusätzlich pulverbeschichtet nach RAL |
| Materialstärke | 1,5 mm |
| Lieferlängen | Edelstahl bis 3 m in einem Stück, Stahl stückverzinkt bis 2 m |

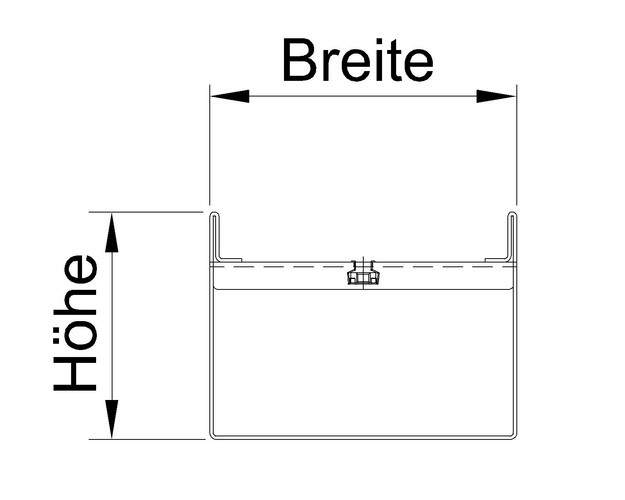

| Rinnenbreite | 80/100/135/150/185/200/235 mm weitere Abmessungen möglich |
| Rinnenhöhe | ab 60 mm bis 250 mm |
| Wasserlauf | über Wasserspiegelgefälle |
| Rostlänge | bis 1.000 mm |
Begehbare und Rollstuhl befahrbare Ausführung
mittels ...

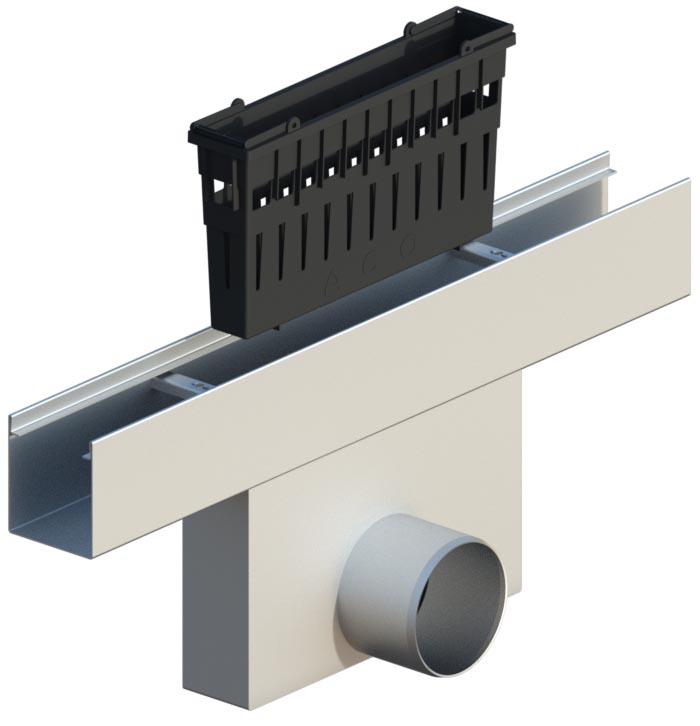

- werkseitig untergeschweißtem Sinkkasten mit Schlammeimer

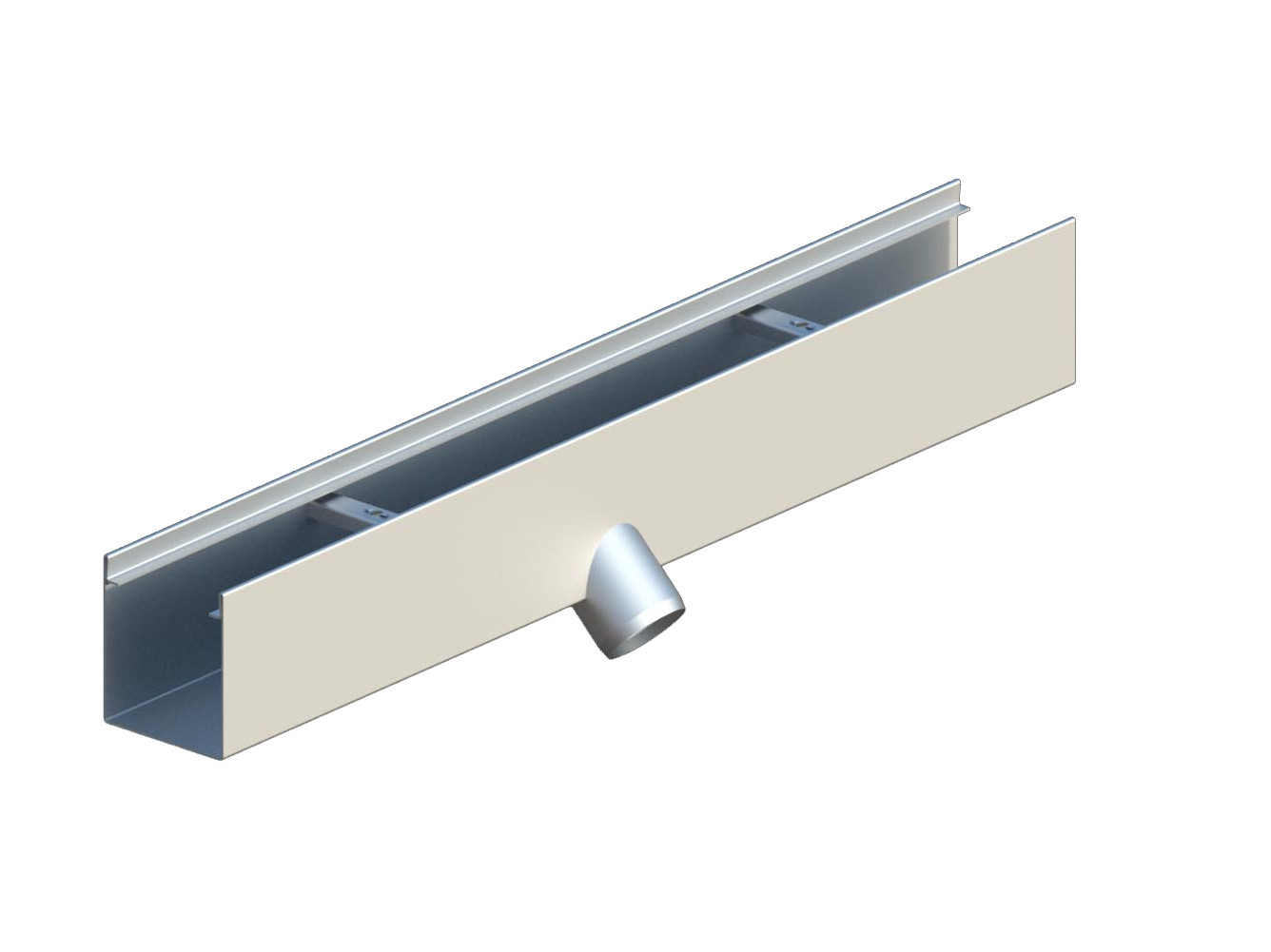

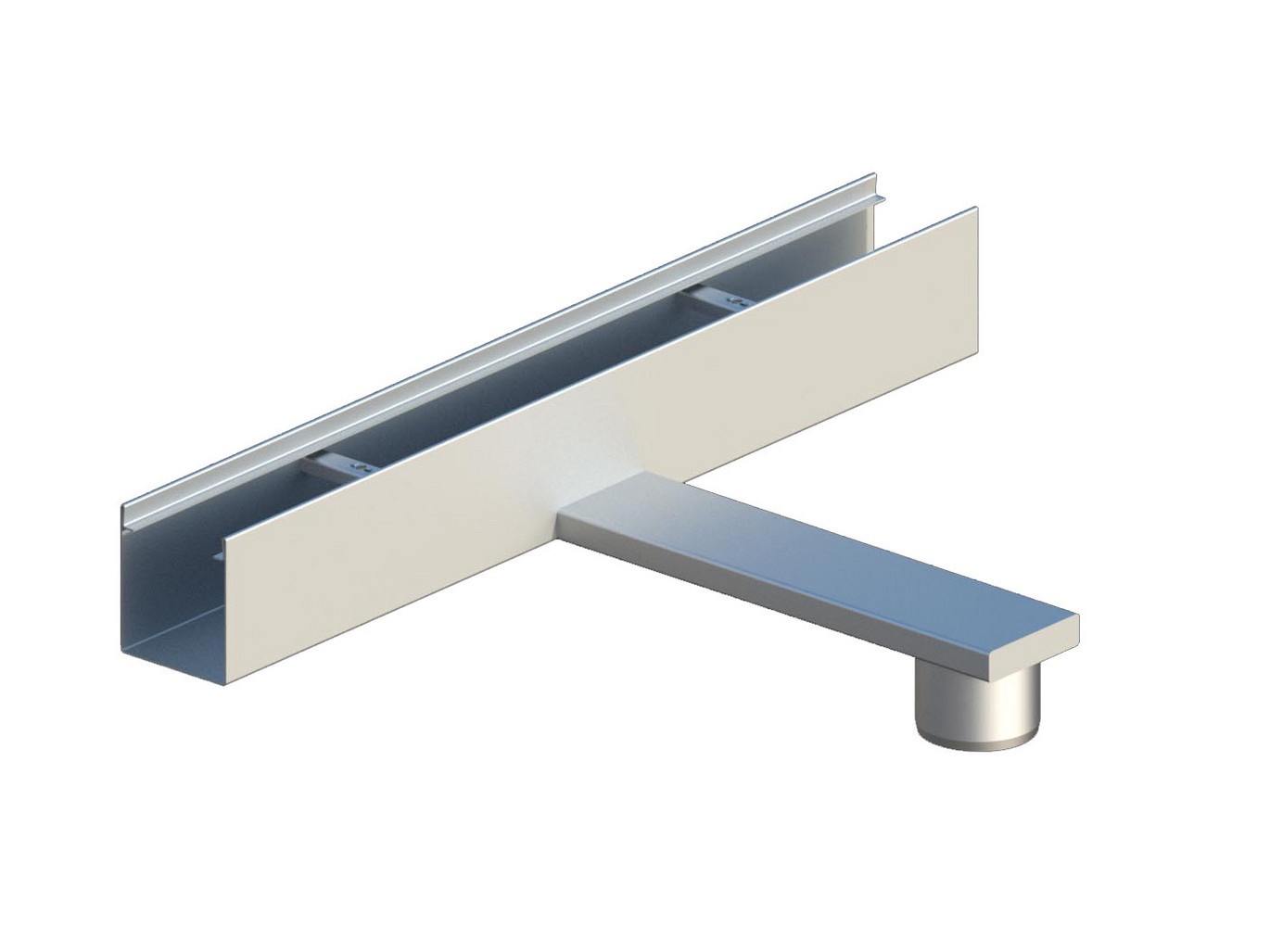

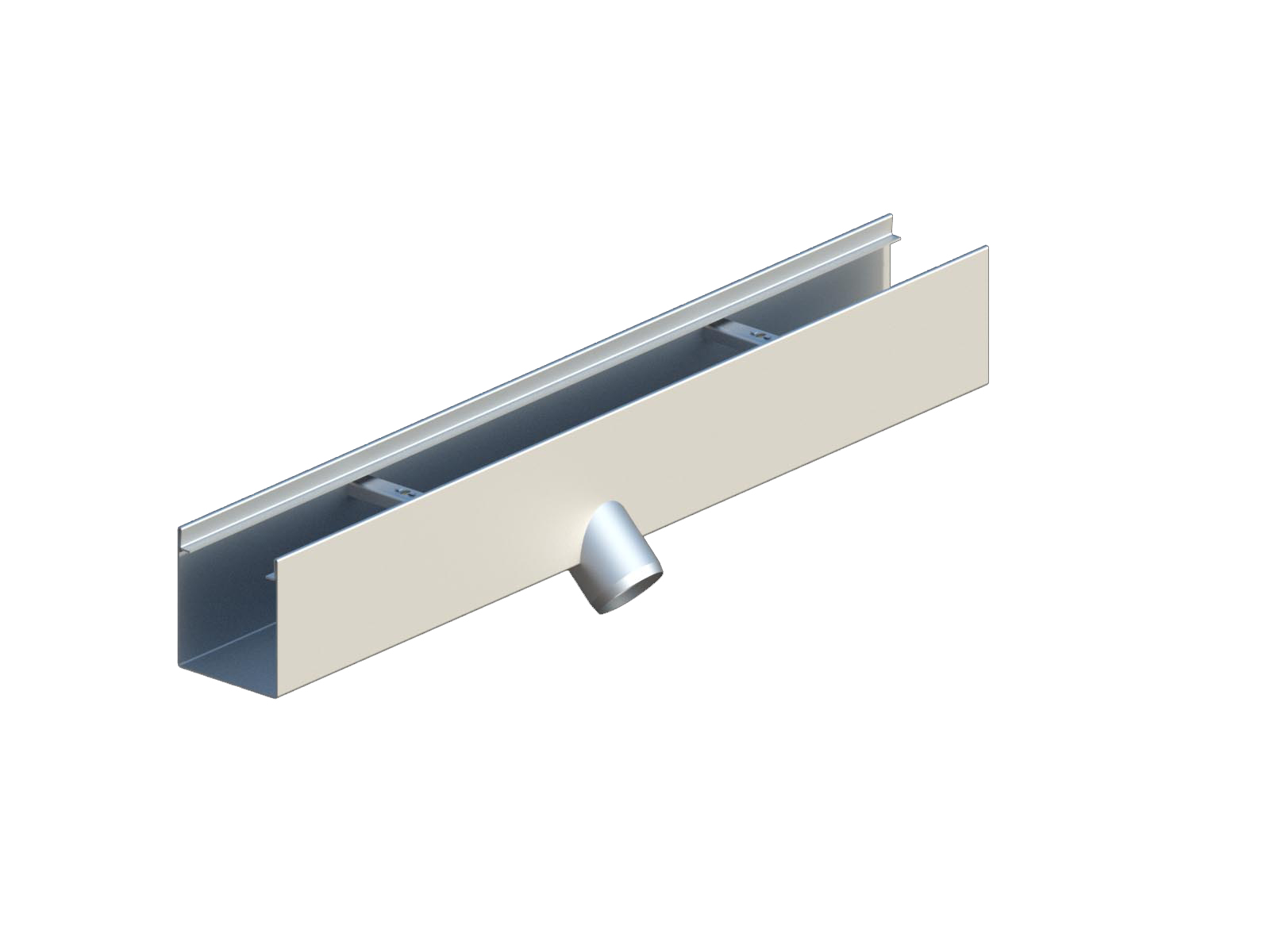

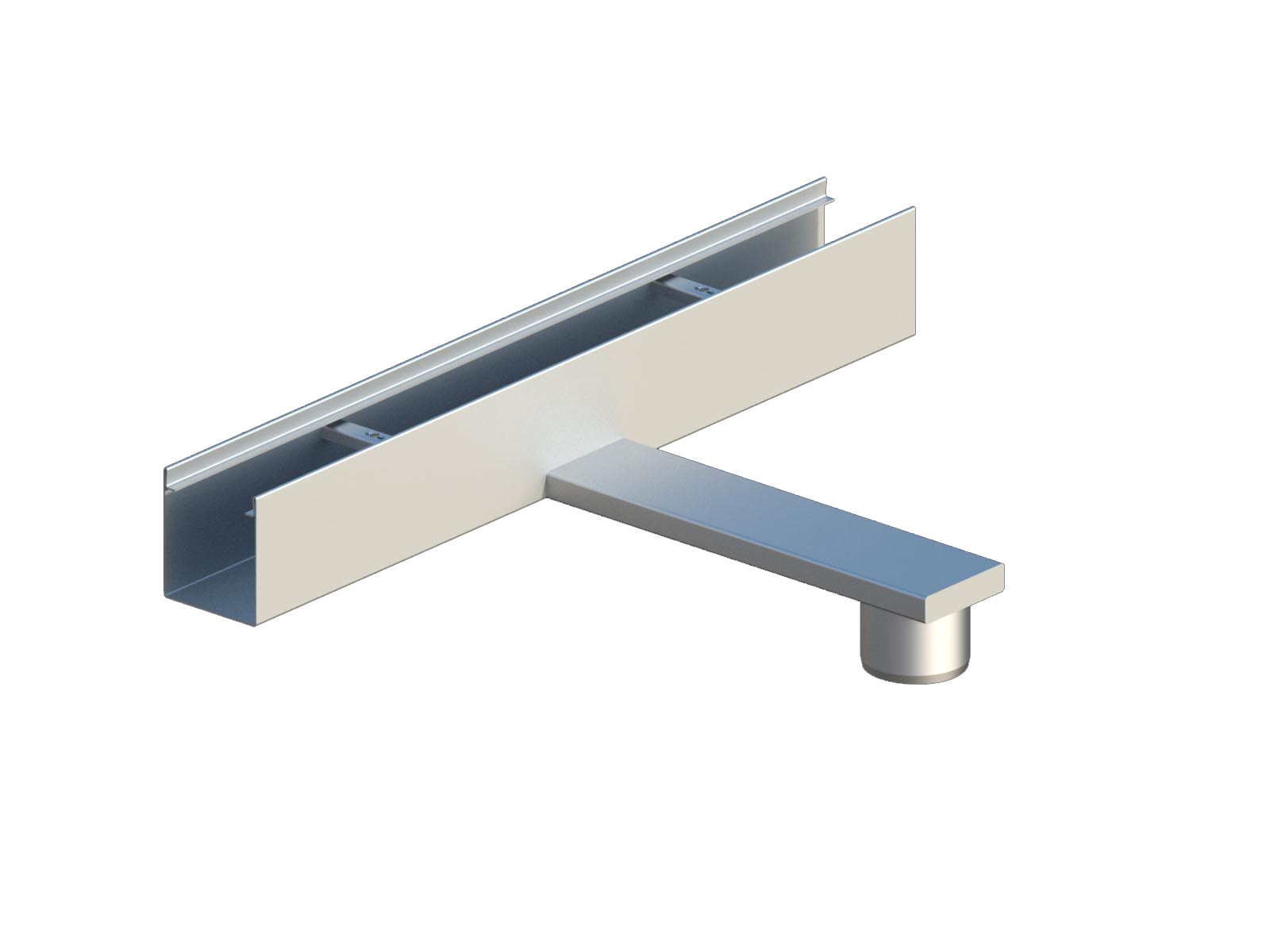

ab Rinnenbreite 135 mm - werkseitig mit angeschweißtem Ablaufstutzen

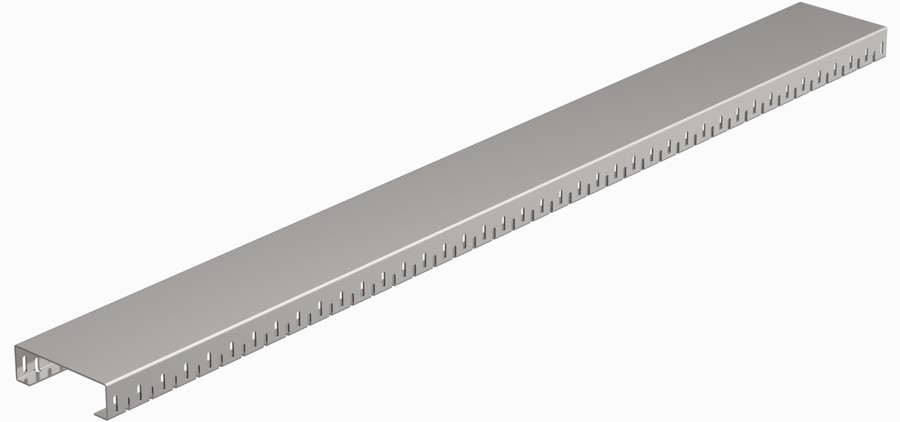

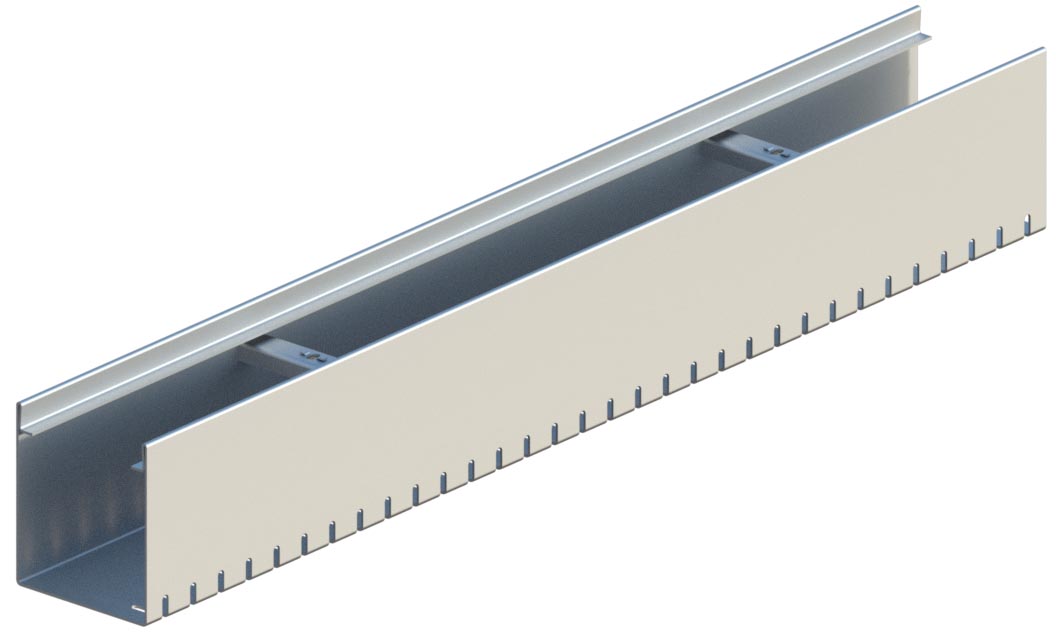

- einseitige Perforation der Rinnen zur Versickerung
Zubehör
- werkseitig gefertigte Ecken oder Breitenversprünge

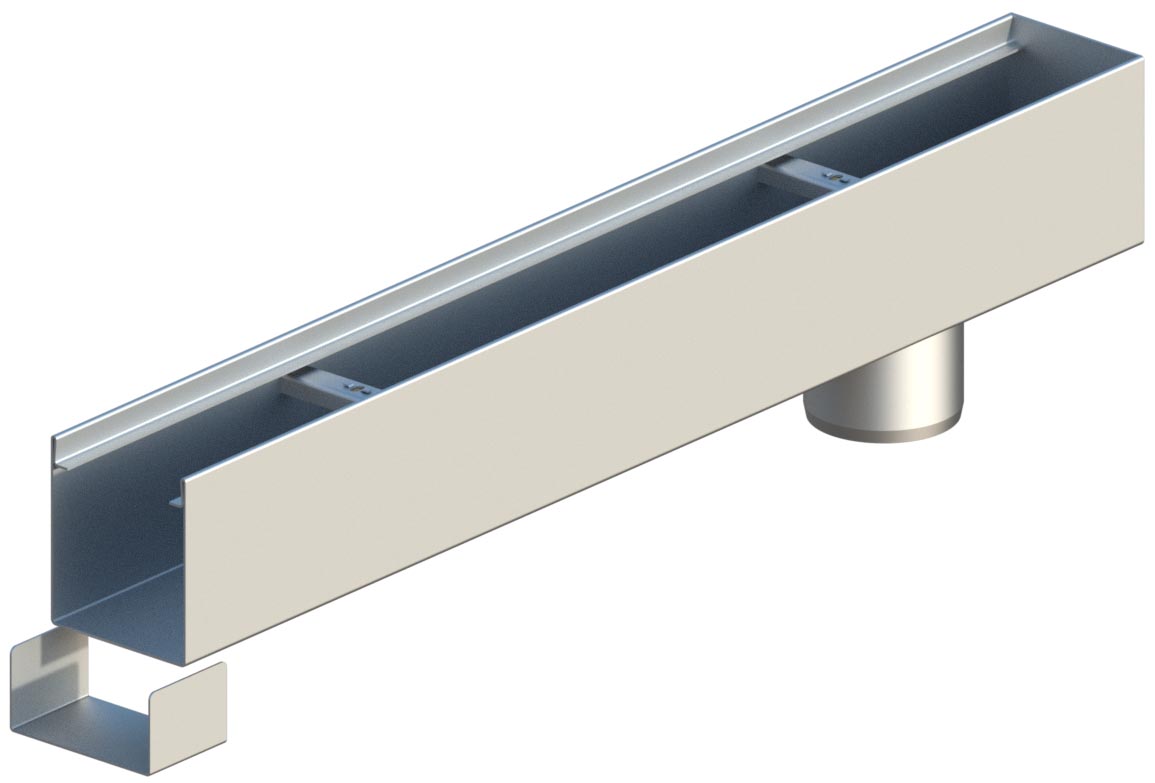

- geschweißte Endstücke
- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- Gehrungsschnitte
- Übergangsstücke auf andere Rinnentypen
- Rostarretierung

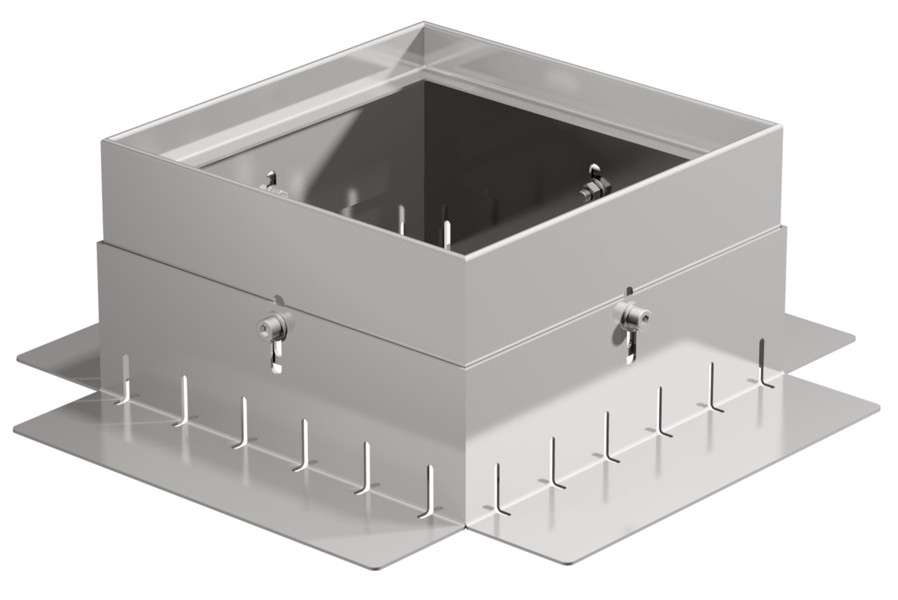

Aufsätze höhenverstellbar
in Deckenflächen bzw. für Dachabläufe mit oder ohne Rinnenanschluss gewähren einen freien Zugang zum Ablaufkörper. Mehr >>
Abdeckungen aus Edelstahl oder Stahl feuerverzinkt
* Ausführung der Oberfläche: eben oder ausgeprägt
** Lochgröße für Barfußbereiche geeignet

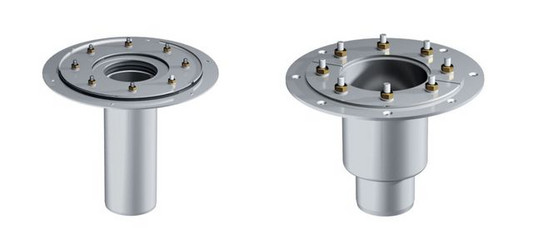

Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
Eimer für Ablaufstutzen
Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht
Geruchsverschluss für Ablaufstutzen
Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm
Wasserspeier
aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.
