Geeignet für barrierefreie Zugänge und
Schwellenabschlüsse mit geringer Aufkantung.

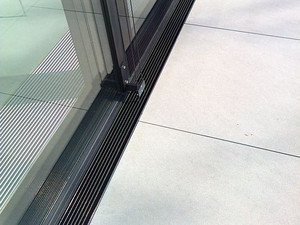

Kastenrinne Typ ino 602 KR

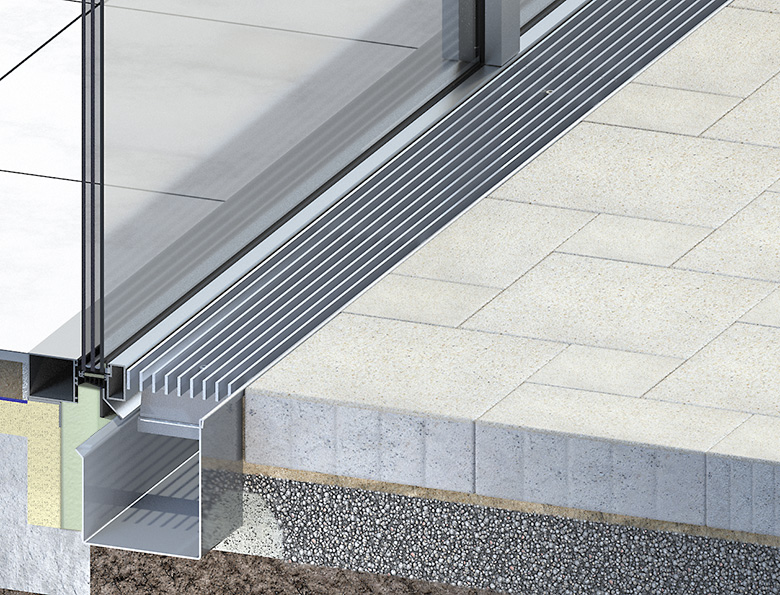

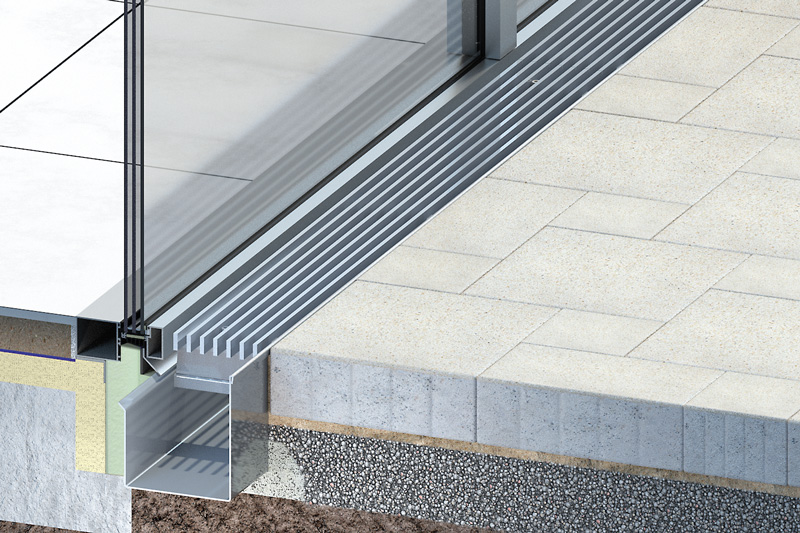

Freier Querschnitt für Längsstabroste für den Einbau vor tiefliegender Glasfassade
| Werkstoff | Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt auf Wunsch zusätzlich pulverbeschichtet nach RAL |
| Materialstärke | 1,5 mm |
| Lieferlängen | Edelstahl bis 3 m in einem Stück, Stahl stückverzinkt bis 2 m |
| Rinnenbreite | 80/100/135/150/185/200/235 mm weitere Abmessungen möglich |
| Rinnenhöhe | ab 60 mm bis 250 mm |
| Wasserlauf | über Wasserspiegelgefälle |
| Rostlänge | bis 1.000 mm |
mittels ...

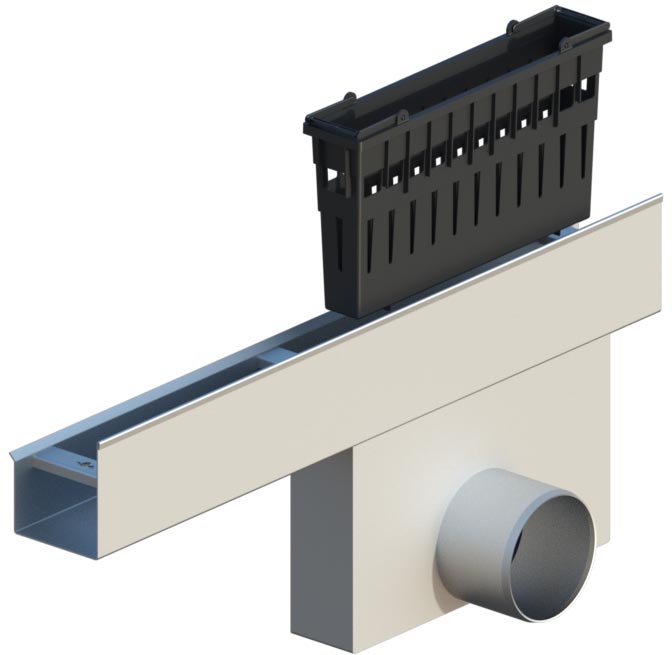

- werkseitig untergeschweißtem Sinkkasten mit Schlammeimer
ab Rinnenbreite 150 mm - werkseitig mit angeschweißtem Ablaufstutzen

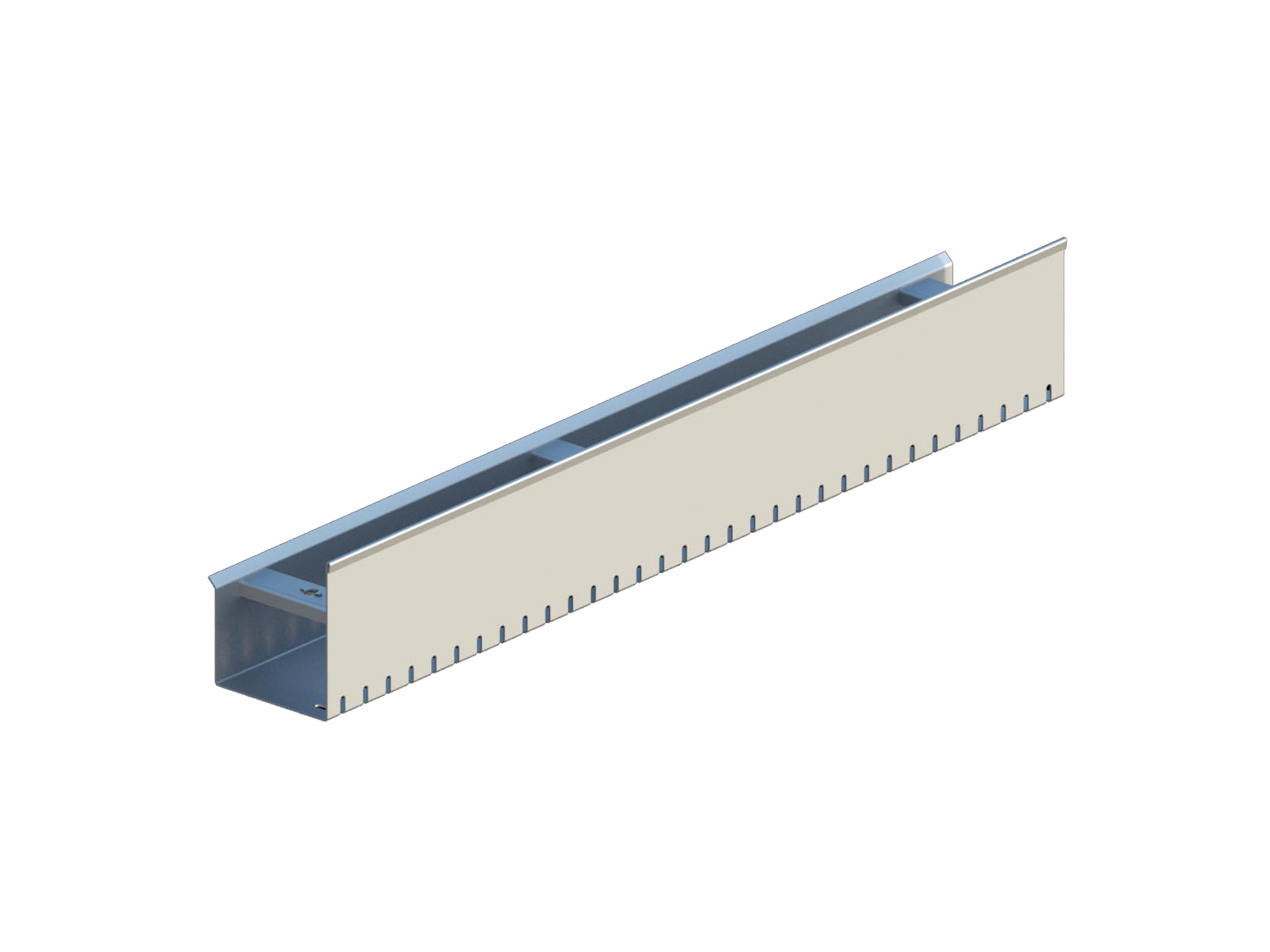

- einseitige Perforation der Rinnen zur Versickerung
Zubehör
- werkseitig gefertigte Ecken oder Breitenversprünge
- geschweißte Endstücke
- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- Gehrungsschnitte
- Übergangsstücke auf andere Rinnentypen
- Rostarretierung

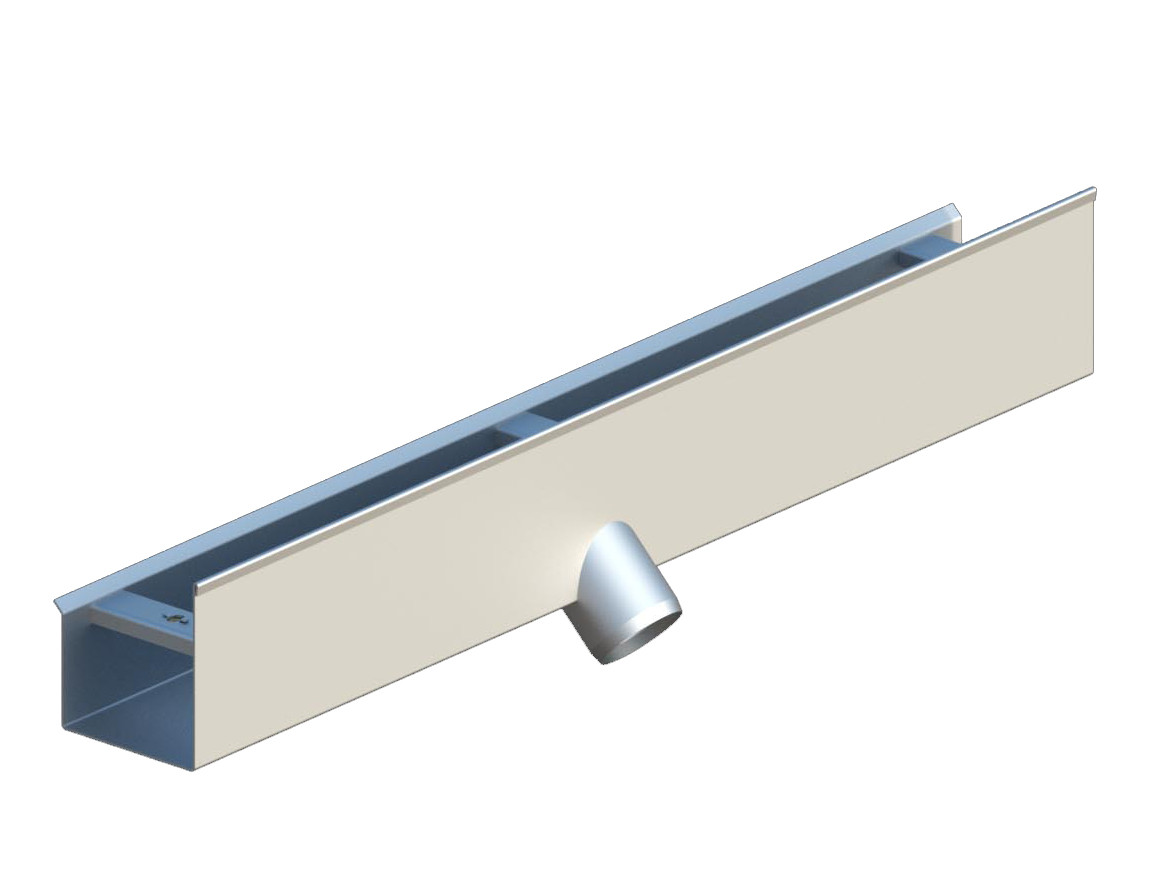

Ablaufstutzen schräg und eingeschweißt

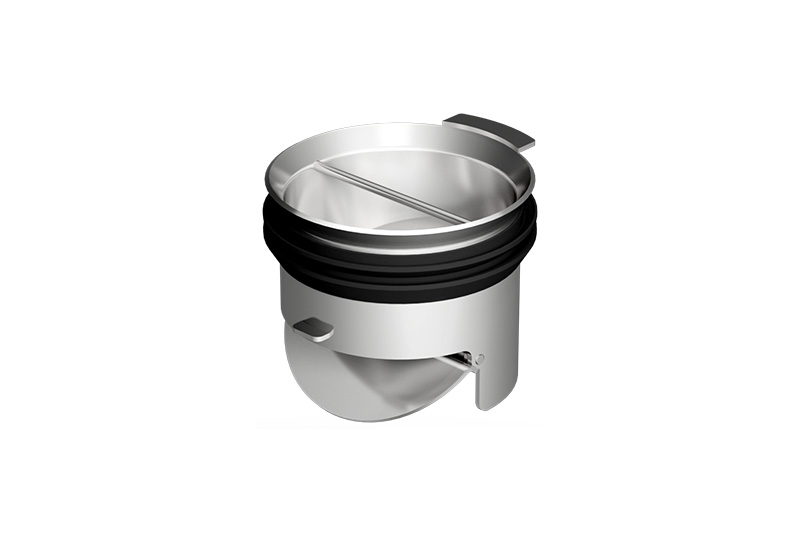

Geruchsverschluss für Ablaufstutzen
Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm
Eimer für Ablaufstutzen
Kleiner Eimer zum Einhängen in den Ablaufstutzen
DN 100 senkrecht

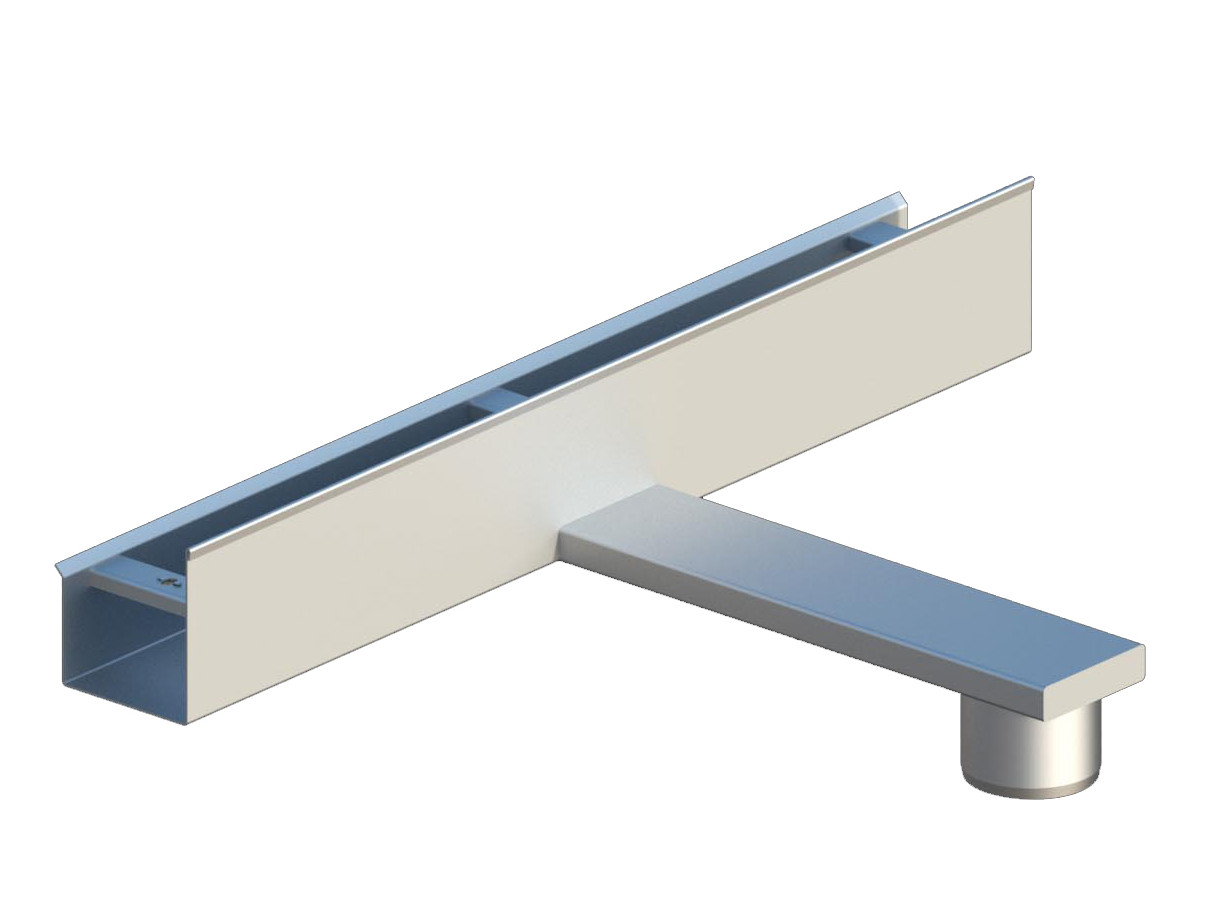

Ablauf mittels Flachkanal am Rinnenkörper
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
