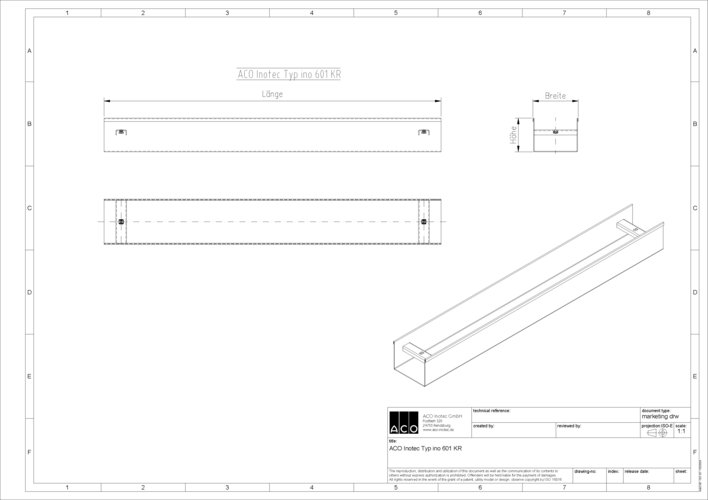

Kastenrinne Typ ino 601 KR

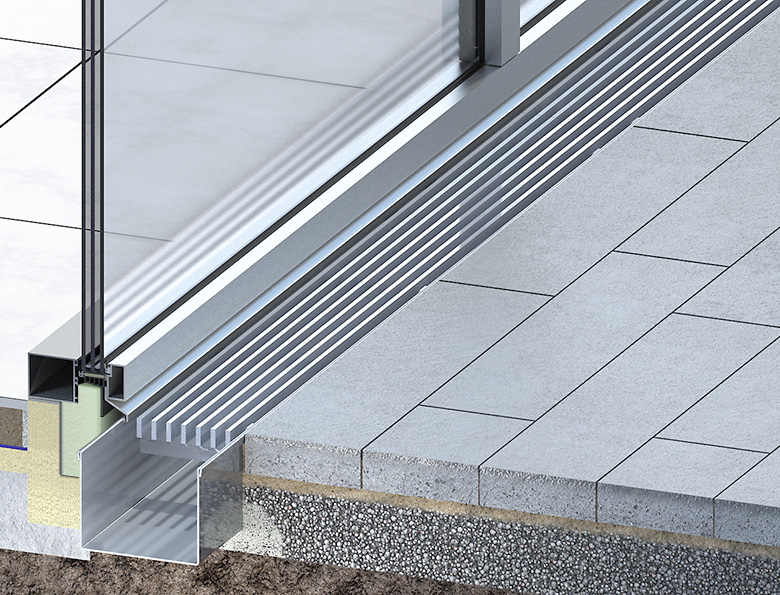

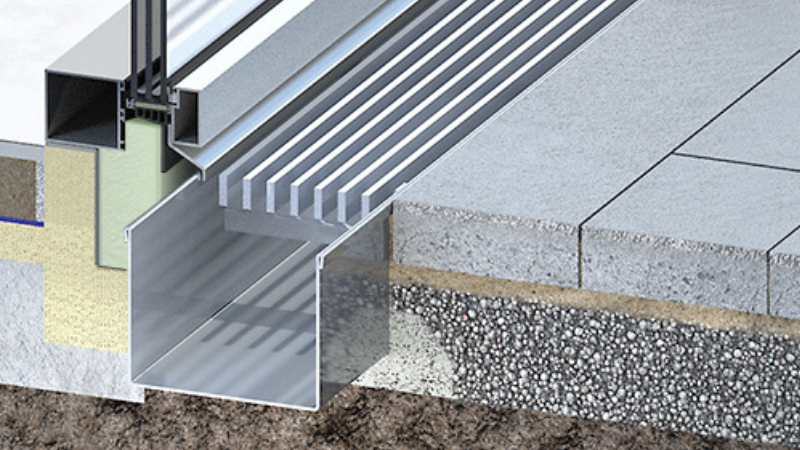

Fassadenrinne Kasten Typ601 Laengsstabrost 20-5

1 / 5

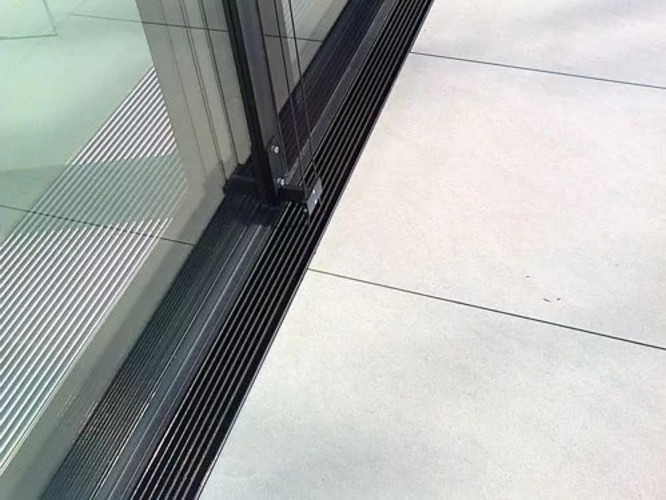

Geeignet für barrierefreie Zugänge und
Schwellenabschlüsse mit geringer Aufkantung.

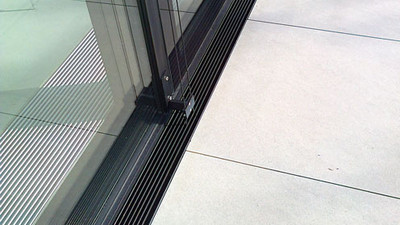

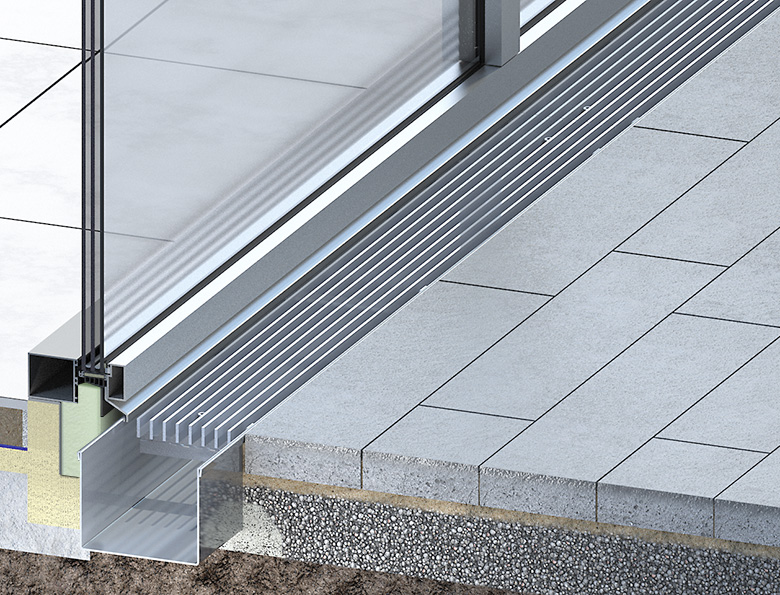

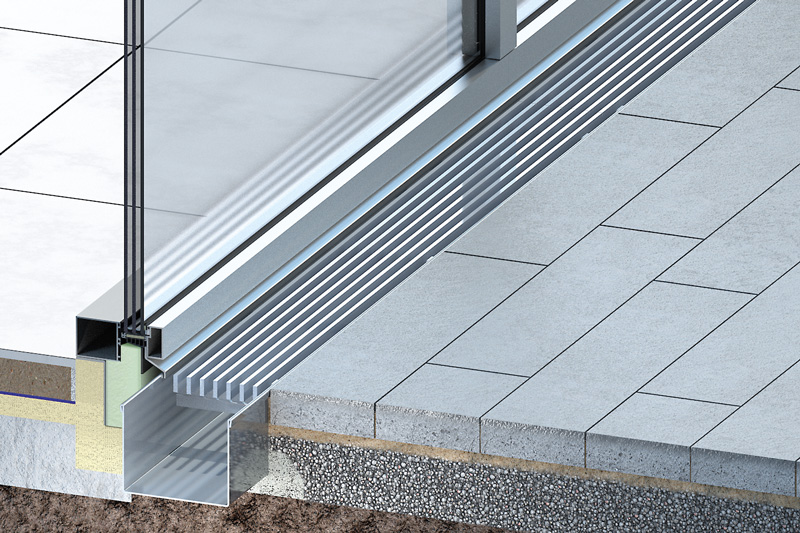

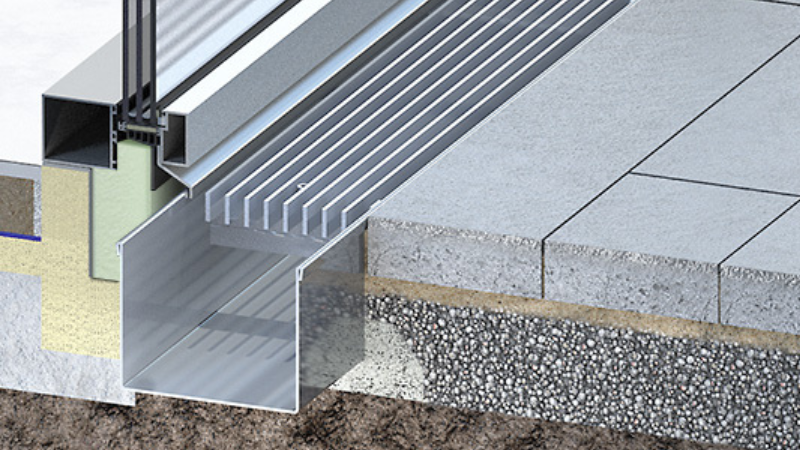

Die Kastenrinne Typ ino 601 KR eignet sich perfekt für den Einbau vor der Fassade. Dank des freien Querschnitts kann sie viel Wasser aufnehmen und erbringt eine hohe Ablaufleistung. Die Konstruktion ist gekantet, es gibt keine Schweißnähte. Weil die Rinne keine sichtbare Rostauflage hat, ist sie optisch besonders ansprechend. Anstelle des Längsstabrosts aus Edelstahl sind auch Auflager für eine Wanne möglich, die mit dem Oberflächenbelag befüllt wird. Der Einlauf erfolgt dann über zwei ca. 12 mm breite Schlitze, die parallel zu den Rinnenseiten verlaufen.

Werkstoff	Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt auf Wunsch zusätzlich pulverbeschichtet nach RAL
Materialstärke	1,5 mm
Lieferlängen	Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m

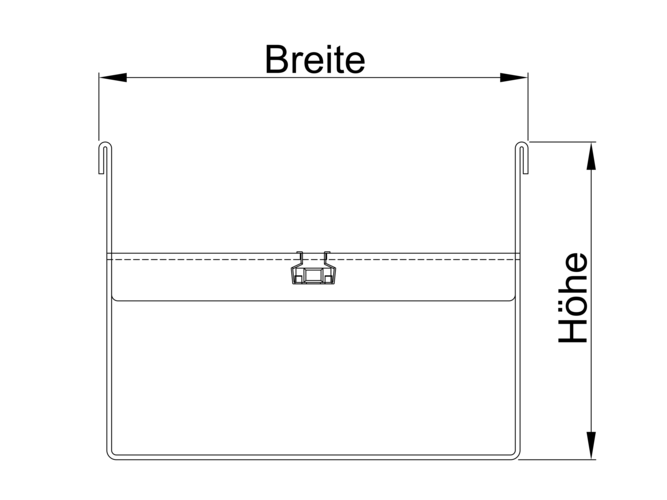

Rinnenbreite	80/100/135/150/185/200/235 mm weitere Abmessungen möglich
Rinnenhöhe	ab 60 mm bis 250 mm
Wasserlauf	über Wasserspiegelgefälle
Rostlänge	bis 1.000 mm

mittels ...

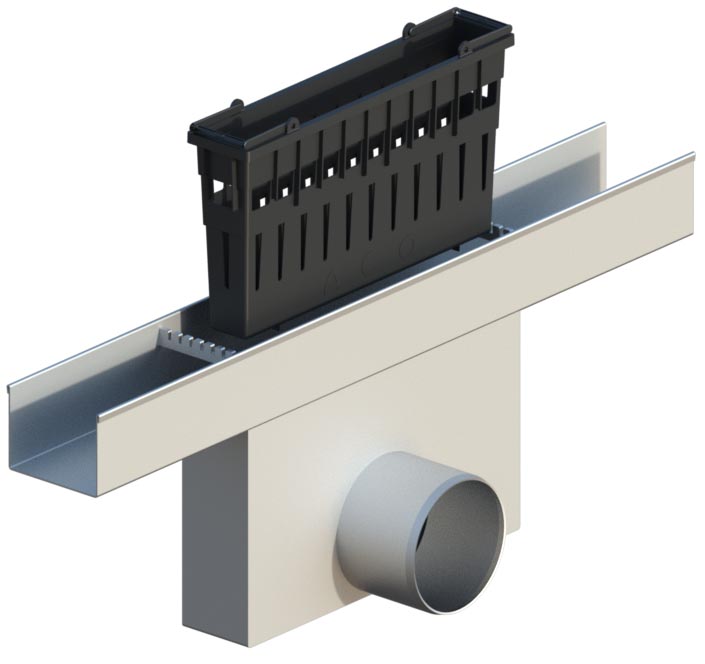

werkseitig untergeschweißtem Sinkkasten mit Schlammeimer ab Rinnenbreite 150 mm
werkseitig mit angeschweißtem Ablaufstutzen

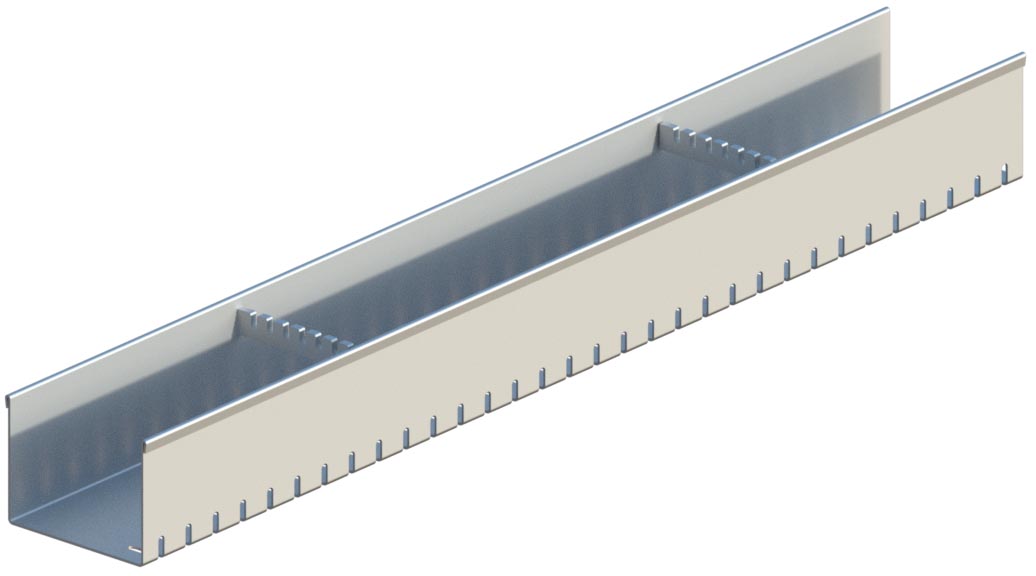

einseitige Perforation der Rinnen zur Versickerung

Zubehör/Extras:

werkseitig gefertigte Ecken oder Breitenversprünge
geschweißte Endstücke
Steckverbinder für schnelle Verlegung ohne Höhenversatz
GehrungsschnitteÜbergangsstücke auf andere Rinnentypen
Rostarretierung

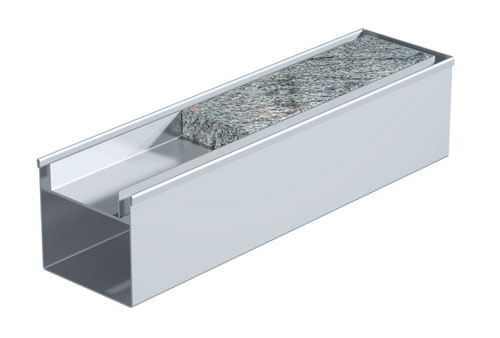

Typ ino 601 mit eingeschweißten Auflagern für befüllbare Wanne

zur Befüllung mit Oberflächenbelag. Seitliche Einlaufschlitze parallel zu den Rinnenseiten von ca. 12 mm.

Wanne befüllbar mit Flächenbelag z.B. Fliesen, Holz, Kunstharzbelag oder Terrazzo

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.

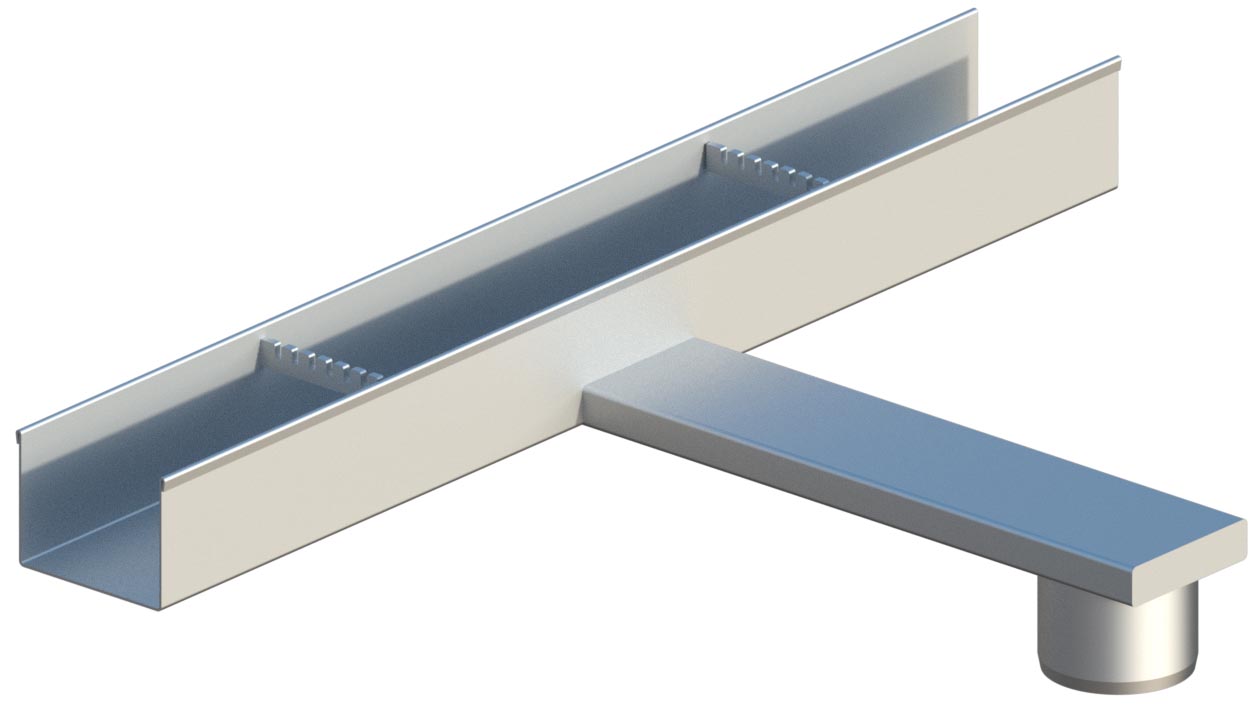

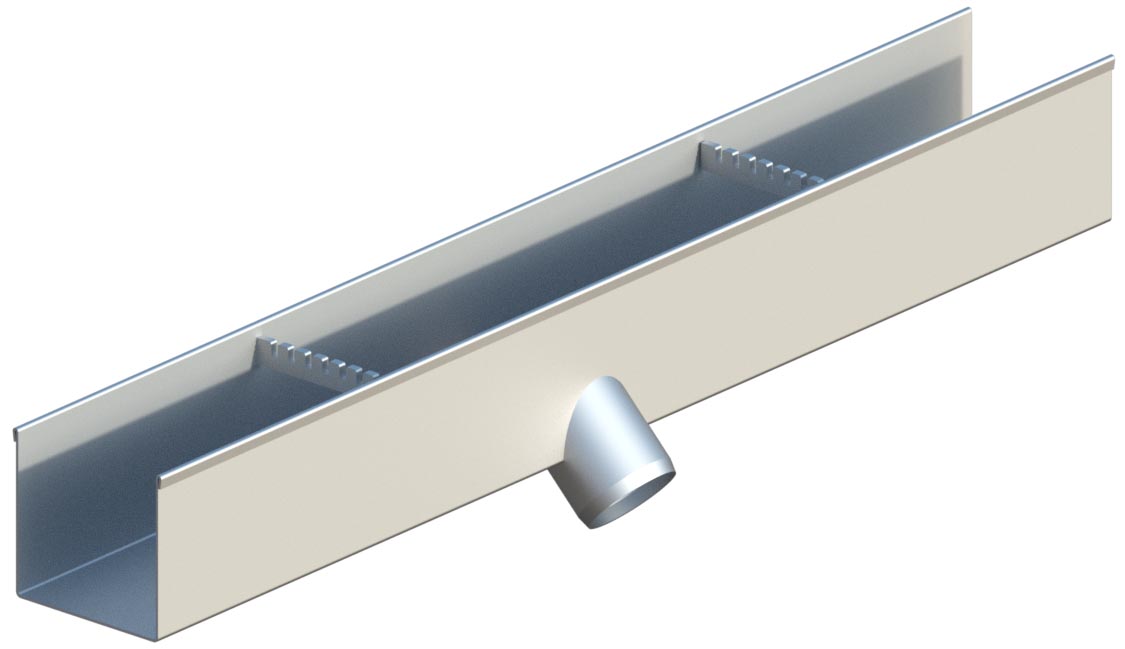

aus Edelstahl mit abgewinkeltem Klebeflansch zum Aufkleben der Abdichtungsbahn. Angeschweißtes Ablaufrohr, rund wahlweise rechteckig, mit Auslaufseite abgeschrägt.
