Schlitzrinne Typ ino 663 SR

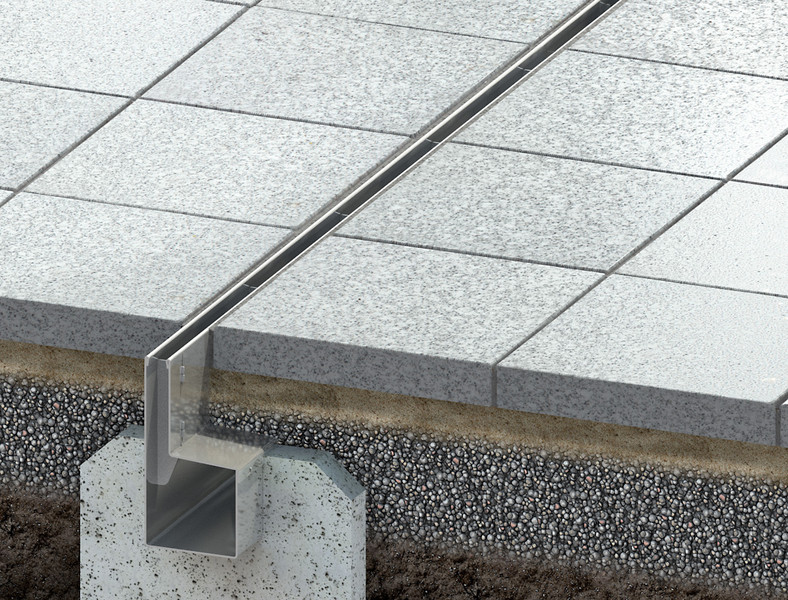

Flaechenentwaesserung Schlitzrinne Typ663 02

Werkstoff	Edelstahl 1.4301(V2A) bzw. 1.4404(V4A) oder Stahl feuerverzinkt
Materialstärke	2 mm
Lieferlängen	Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m
Bauchbreite	100 - 150 mm
Schlitzbreite	bis 18 mm oder nach Wahl
Schlitzhöhe	ab 30 mm bis 200 mm – je nach Plattenstärke und Verlegeart
Gesamthöhe	bis max. 300 mm
Wasserlauf	über Wasserspiegelgefälle

mittels ...

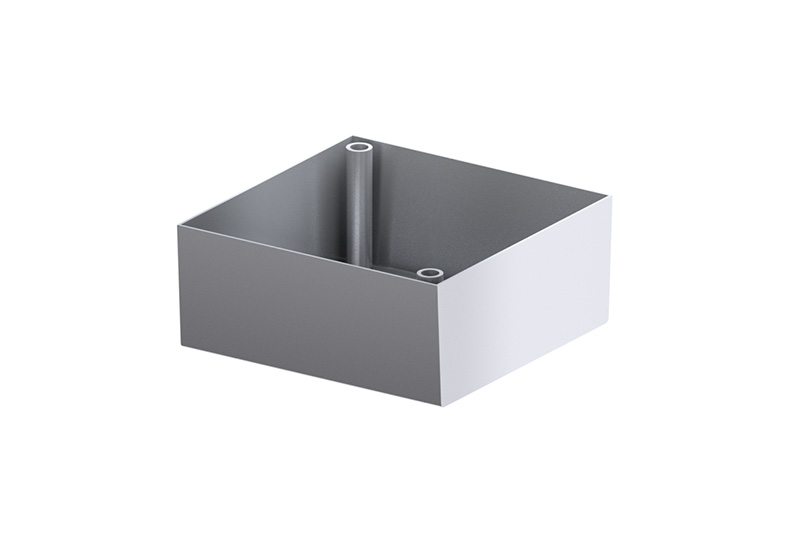

auspflasterbare Revisionskästen
Größe ab 200 x 200 mm, mit oder ohne Stutzen.
Alternativ: Größe nach Angabe z.B. für Plattenraster
Rinnenperforation zur Versickerung möglich

Zubehör

werkseitig gefertigte Ecken und Gehrungen
geschweißte Endstücke
Steckverbinder für schnelle Verlegung ohne Höhenversatz
Optional: wasserdichte Flanschverbindungen
Übergangsstücke auf andere Rinnentypen

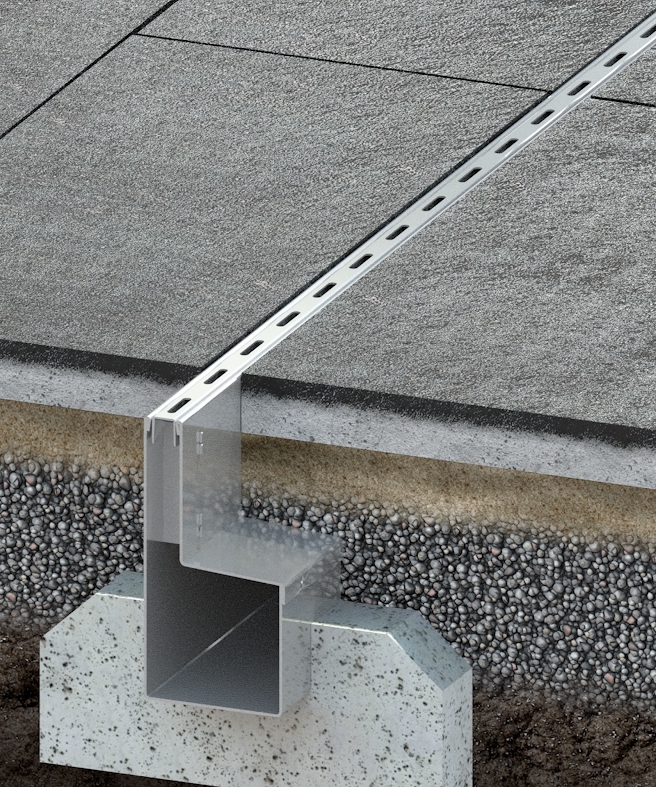

selbstarretierende Schlitzabdeckung mit Langlöchern
zur Reduzierung von Schmutzeintrag und als Amphibienschutz
doppelte Schlitzbreite durch eingeschweißten Mittelsteg
zur Vergrößerung der Schluck-Leistung

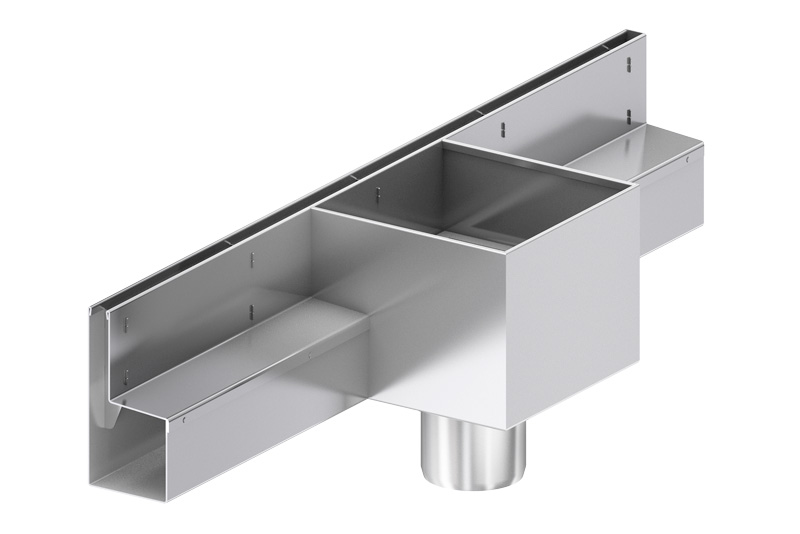

Revisionskasten mit Ablaufstutzen waagerecht, wahlweise senkrecht

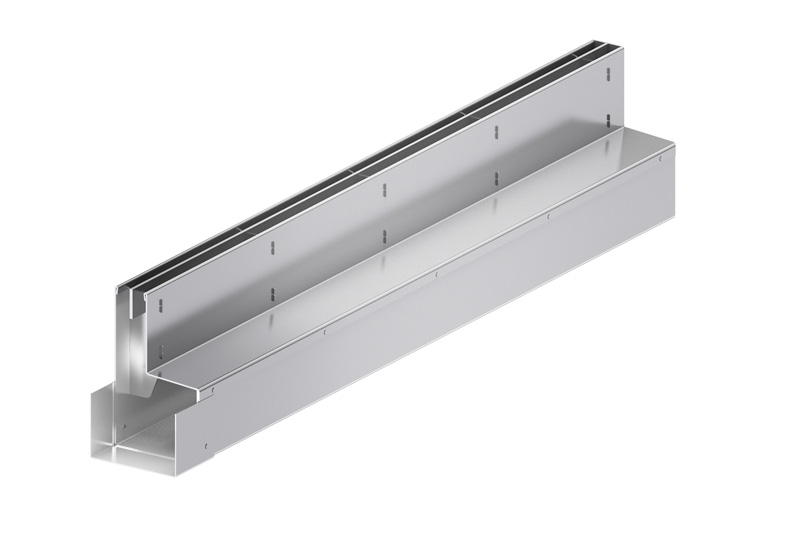

Eingeschweißter Mittelsteg und Steckverbinder

Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.

Brunnenrinnen-schlitzrinnen-ino-660-SR-flanschverbindung

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.
