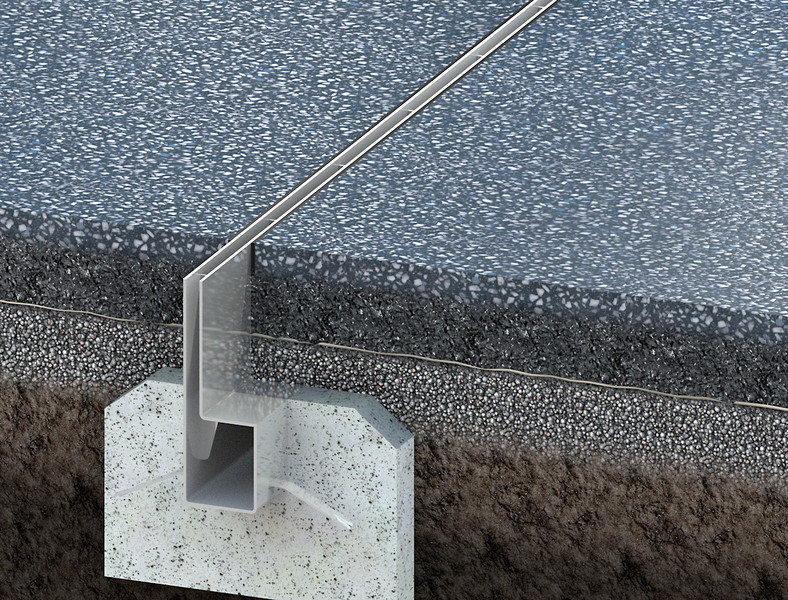

Schlitzrinne Typ ino 653 SR Schwerlast
Belastungsklasse bis D 400 DIN EN 1433
| Werkstoff | Edelstahl 1.4301(V2A) bzw. 1.4404(V4A) oder Stahl feuerverzinkt |
| Materialstärke | 4 mm |
| Lieferlängen | Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m |
| Bauchbreite | 100 - 150 mm |
| Schlitzbreite | bis 18 mm oder nach Wahl |
| Schlitzhöhe | ab 30 mm bis 200 mm – je nach Plattenstärke und Verlegeart |
| Gesamthöhe | bis max. 300 mm |
| Wasserlauf | über Wasserspiegelgefälle |
mittels ...

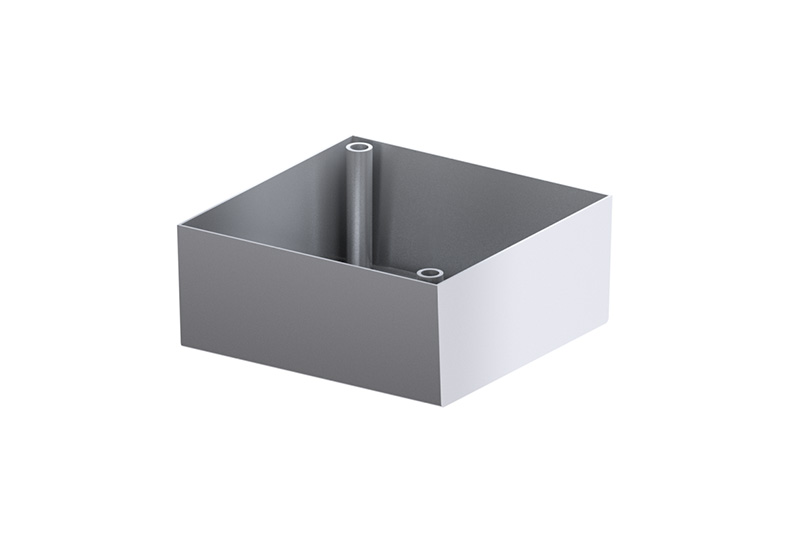

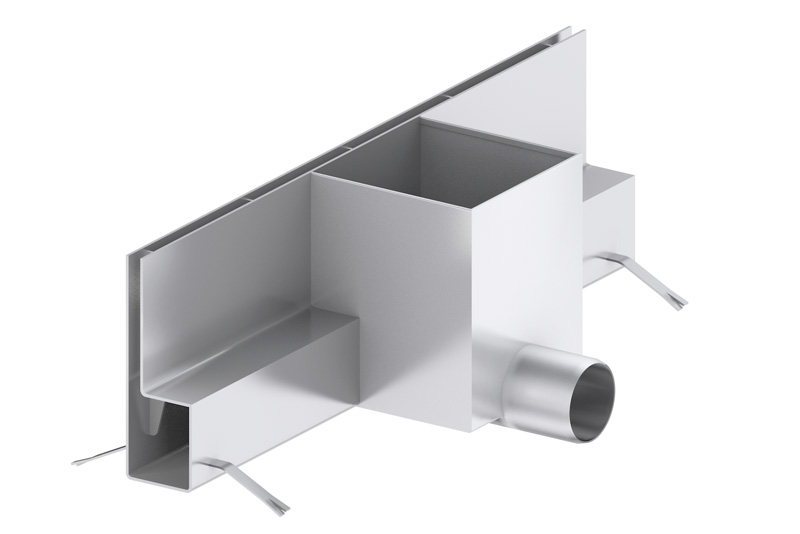

- auspflasterbare Revisionskästen
Größe ab 200 x 200 mm, mit oder ohne Stutzen.
Alternativ: Größe nach Angabe z.B. für Plattenraster
Zubehör
- werkseitig gefertigte Ecken und Gehrungen
- geschweißte Endstücke

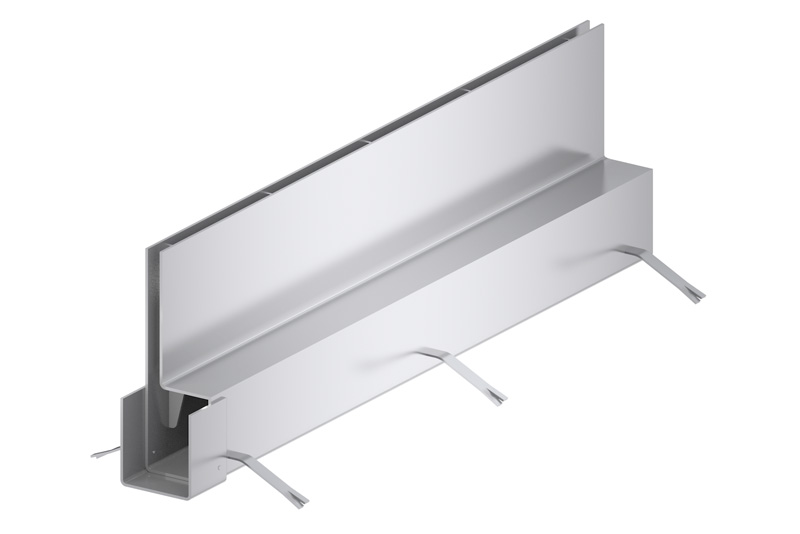

- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- Optional: wasserdichte Flanschverbindungen
- Übergangsstücke auf andere Rinnentypen

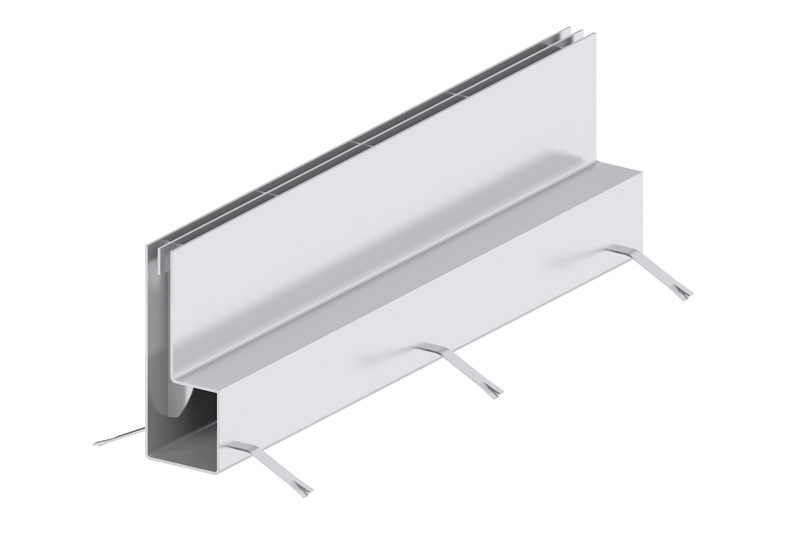

- doppelte Schlitzbreite durch eingeschweißten Mittelsteg zur Vergrößerung der Schluck-Leistung
Flanschverbindung, alternativ Baustellenverschweißung
Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
