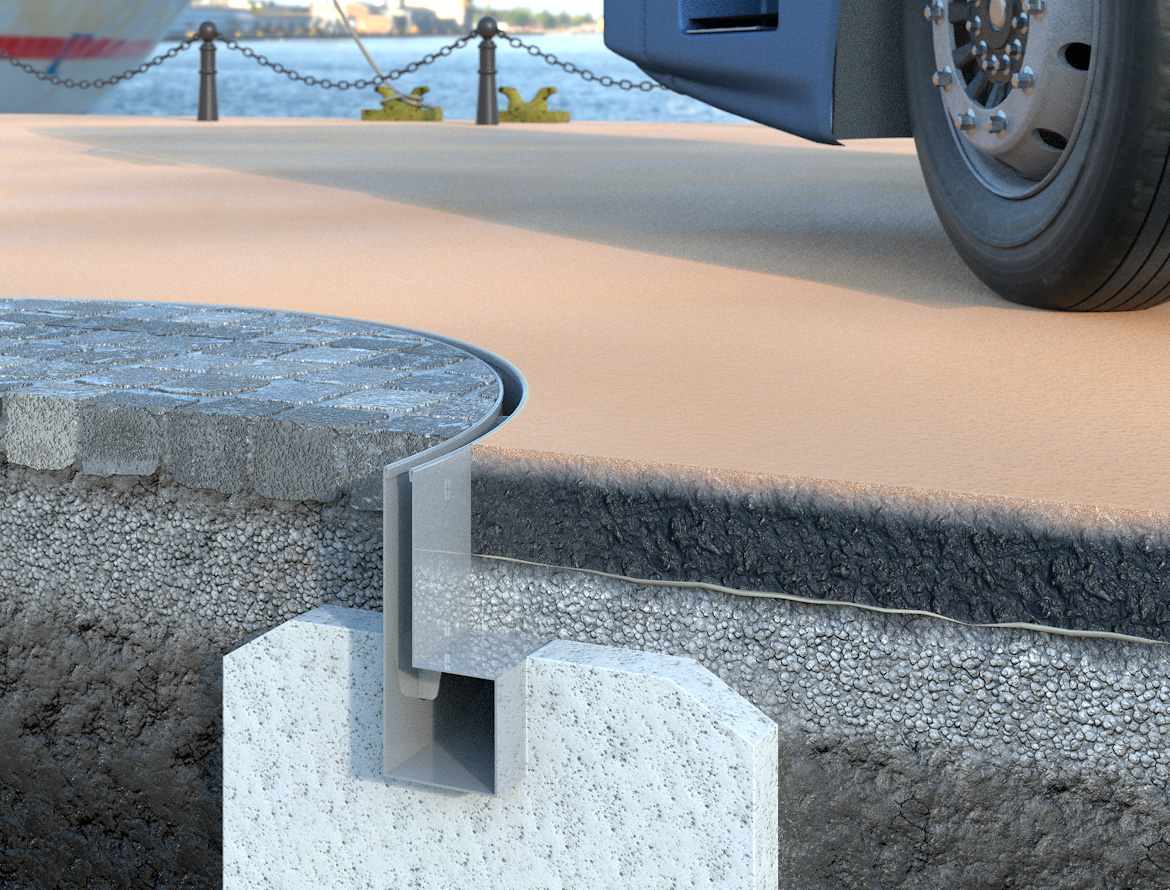

Radiale Schlitzrinne Typ ino 665 SR
Belastungsklasse bis C 250 DIN EN 1433
| Werkstoff | Edelstahl 1.4301(V2A) bzw. 1.4404(V4A) oder Stahl feuerverzinkt |
| Materialstärke | 2 mm |
| Radien | frei wählbar |
| Lieferlängen | Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m |
| Bauchbreite | 100 - 150 mm |
| Schlitzbreite | bis 18 mm oder nach Wahl |
| Schlitzhöhe | ab 30 mm bis 200 mm – je nach Plattenstärke und Verlegeart |
| Gesamthöhe | bis max. 300 mm |
| Wasserlauf | über Wasserspiegelgefälle |
mittels ...

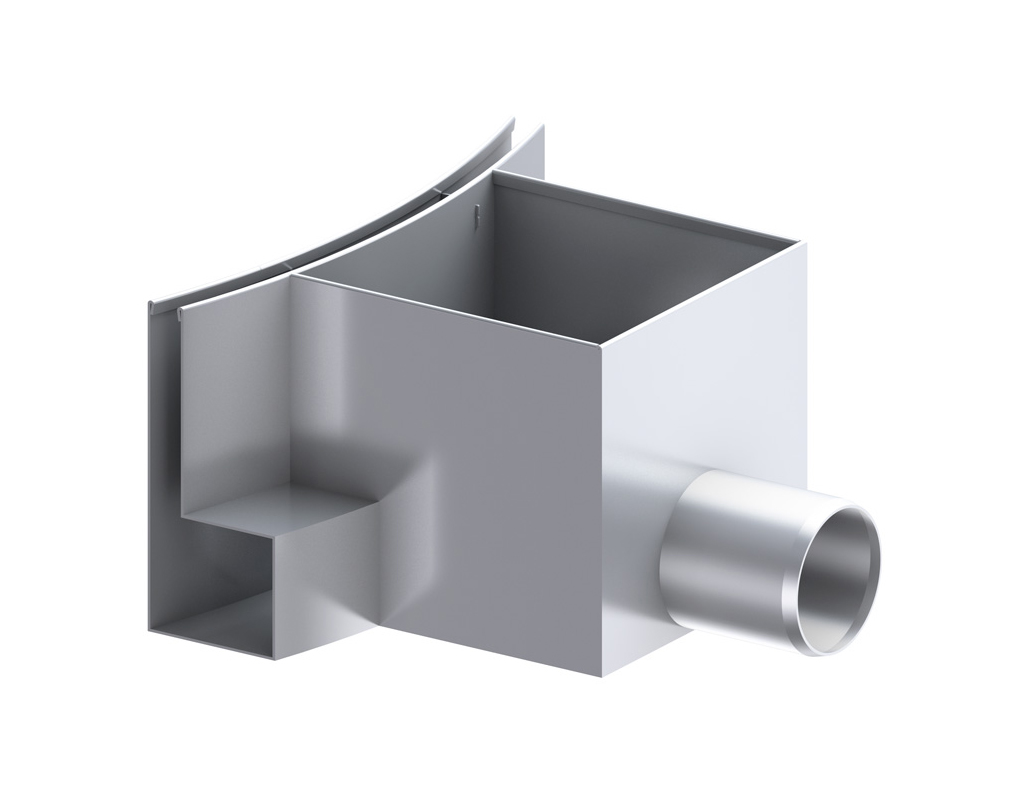

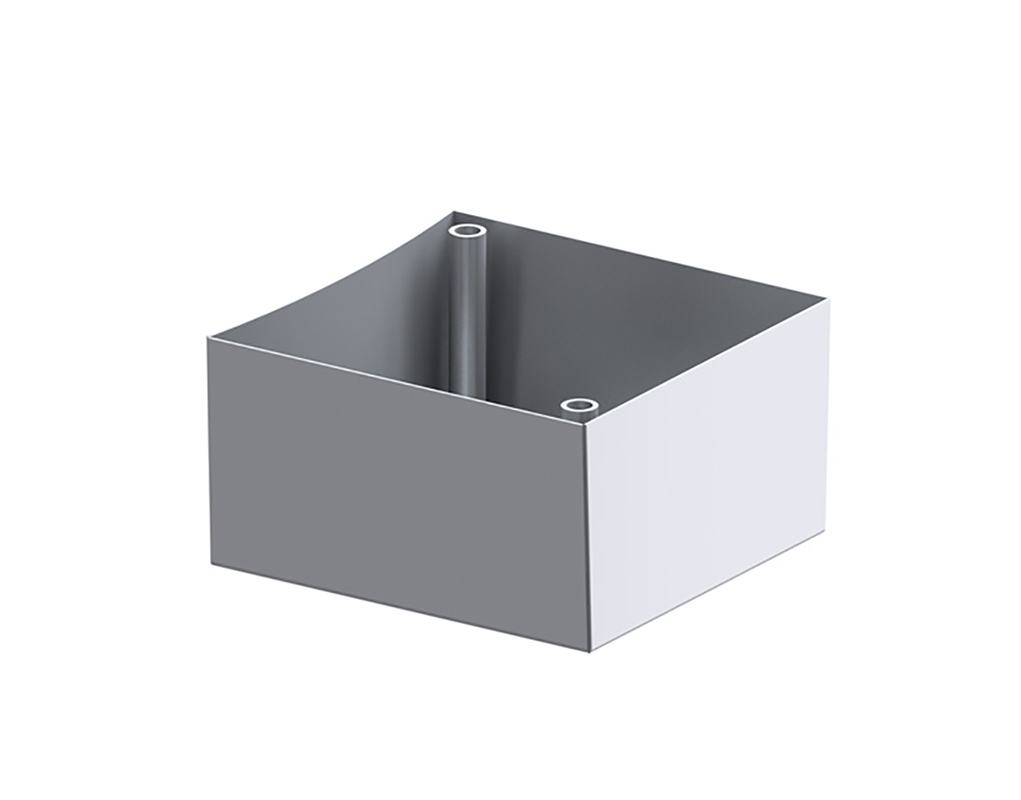

- auspflasterbare Revisionskästen
Größe ab 200 x 200 mm, mit oder ohne Stutzen.
Alternativ: Größe nach Angabe z.B. für Plattenraster - Rinnenperforation zur Versickerung möglich
Zubehör
- werkseitig gefertigte Ecken und Gehrungen
- geschweißte Endstücke

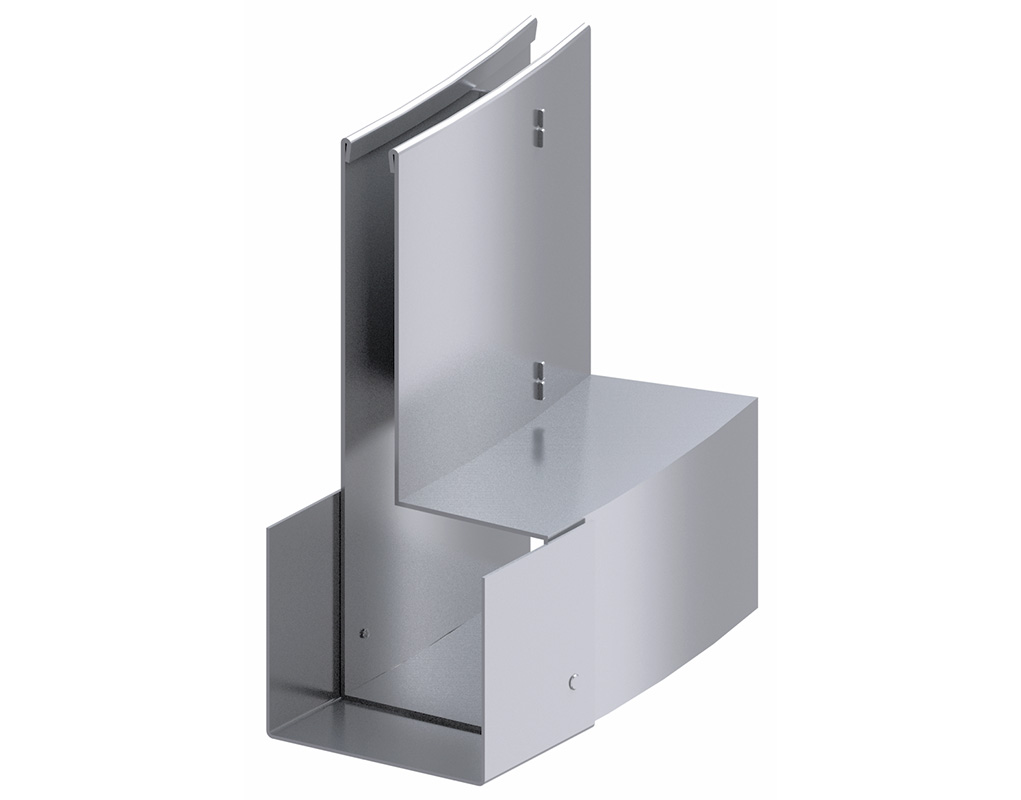

- Steckverbinder für schnelle Verlegung ohne Höhenversatz
- Optional: wasserdichte Flanschverbindungen
- Übergangsstücke auf andere Rinnentypen

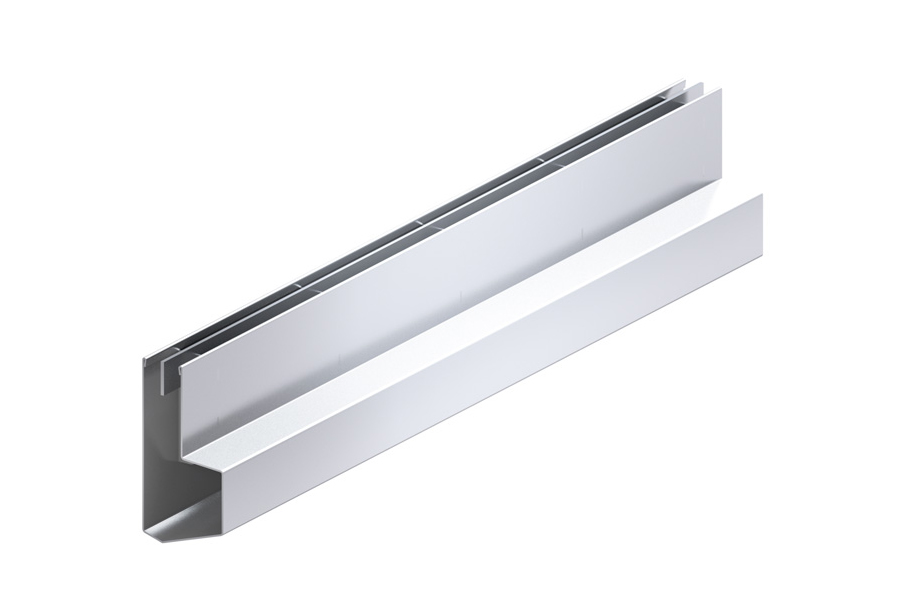

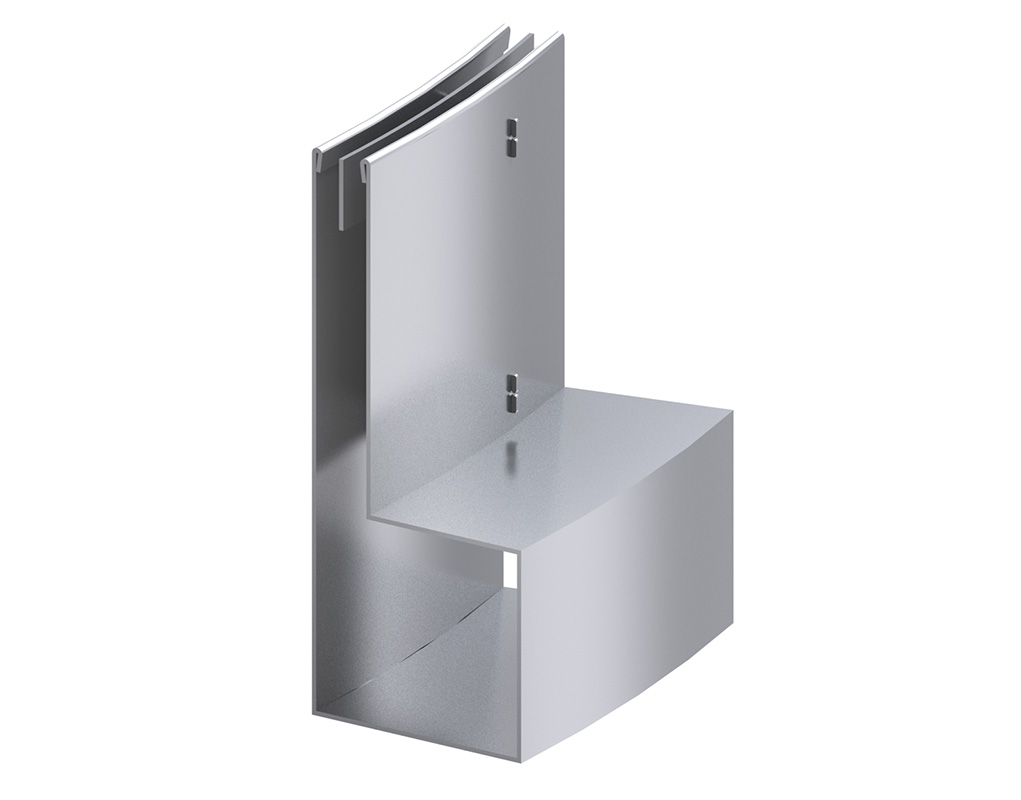

- doppelte Schlitzbreite durch eingeschweißten Mittelsteg
zur Vergrößerung der Schluck-Leistung
Geruchsverschluss für Ablaufstutzen
Steckbarer wasserloser Geruchsverschluß DN 100, Ablaufwert 2,5 l/s, senkrecht bzw. waagerecht, ab Rinnenbreite 135 mm
Nivellierstellfüße
zur Höhenverstellbarkeit
Durchführungselemente für die Abdichtungsebene
Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
Flanschverbindung, alternativ Baustellenverschweißung
Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.
