Kastenrinne Typ ino 680 KR

Flaechenentwaesserung Kastenrinne Typ680 Gitterrost 02

Werkstoff	Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt
Materialstärke	5,0 mm
Lieferlängen	Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m
Rinnenbreite	135/150/200 mm weitere Abmessungen möglich
Rinnenhöhe	ab 60 mm bis 200 mm möglich abhängig von Rosthöhe
Wasserlauf	über Wasserspiegelgefälle
Rostmaße	bis 1.000 mm

Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

mittels ...

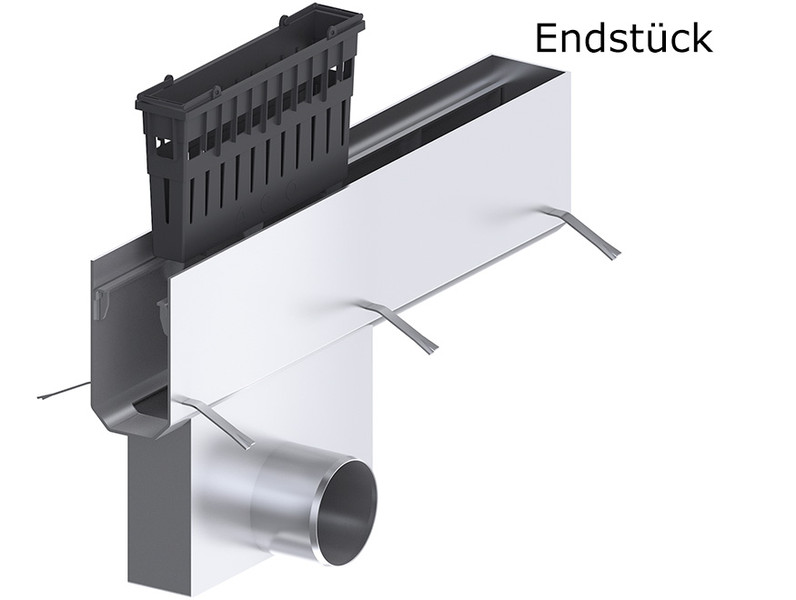

werkseitig untergeschweißtem Sinkkasten mit Schlammeimer
ab Rinnenbreite 150 mm
werkseitig mit angeschweißtem Ablaufstutzen

Zubehör

werkseitig gefertigte Ecken, Gehrungen, T-Verbindungen
geschweißte Endstücke
Steckverbinder für schnelle Verlegung ohne Höhenversatz
optional wasserdichte Flanschverbindungen mit Dichtung und Verbindungsmittel
Übergangsstücke auf andere Rinnentypen
Rostarretierung

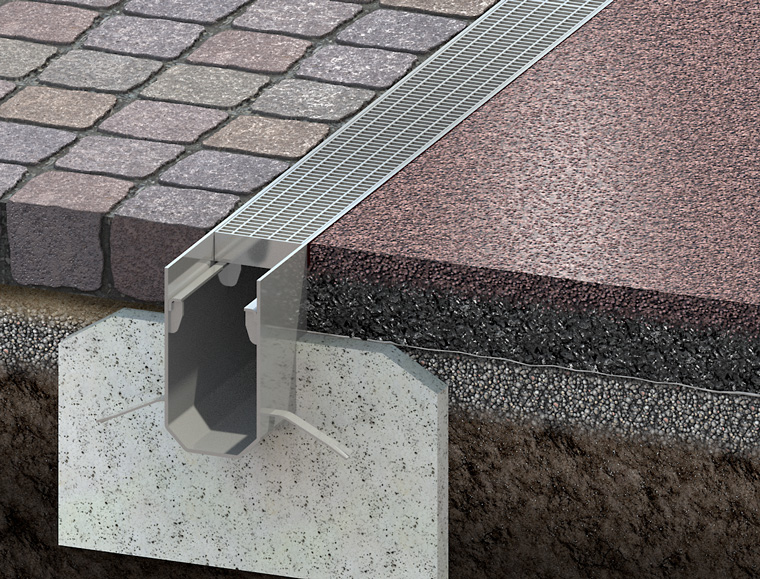

Flaechenentwaesserung Kastenrinne Typ680 Gitterrost

Flaechenentwaesserung Kastenrinne Typ680 Querstabrost

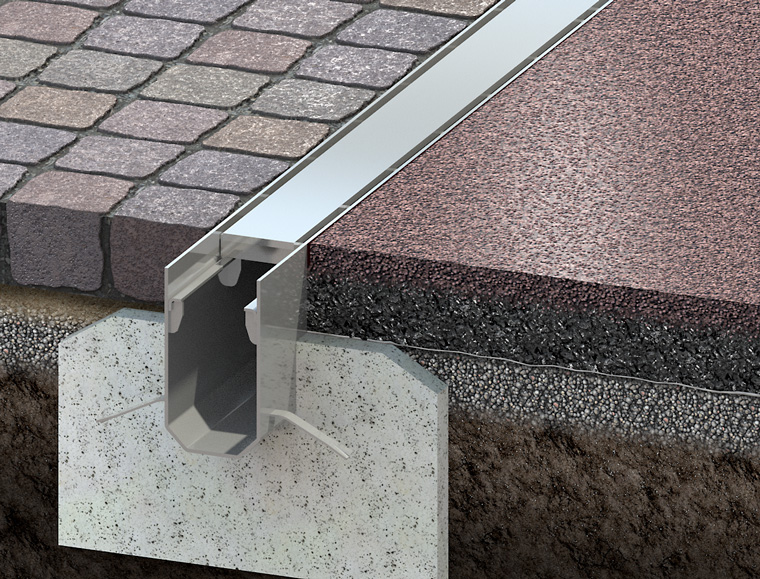

Flaechenentwaesserung Kastenrinne Typ680 Platte

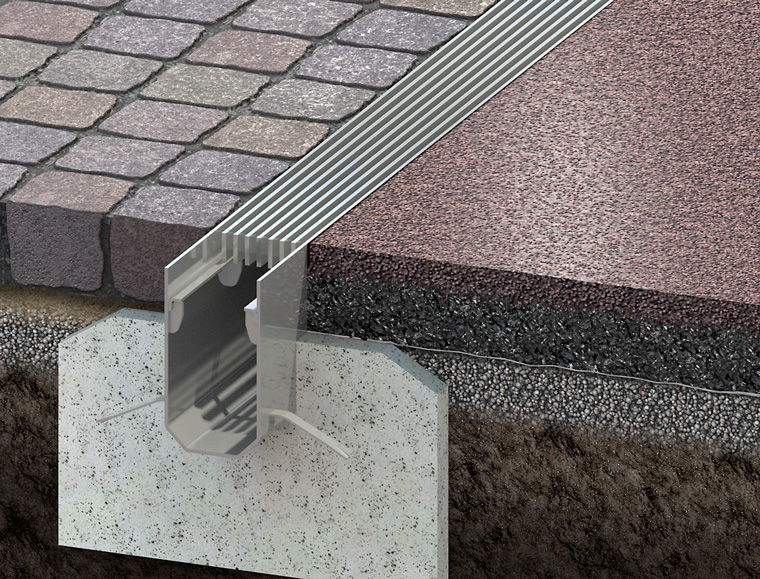

Flaechenentwaesserung Kastenrinne Typ680 Laengsstabrost

* Ausführung d. Oberfläche: eben oder ausgeprägt

Belastung bis D 400 geprüft nach DIN EN 1433.
Die Belastung ist abhängig von der Rinnendimensionierung und Abdeckungsvariante.

Montagefertig angeschweißte Flanschverbindung mit EPDM-Dichtung und Schrauben für ein dichtes Rinnensystem. Auf Wunsch tieferliegend, zum Überpflastern. Bei Baustellenverschweißung von Edelstahl ist eine fachgerechte Nachbehandlung (z.B durch Beizen) unbedingt notwendig, um die Passivität des Edelstahls wieder vollständig herzustellen.

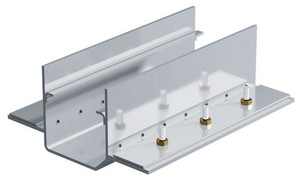

nach EN DIN 18532 bis DIN 18534 zur Anbindung der Abdichtung mit Kunststoffdichtbahnen bei überbauten Flächen. Zusätzlich Drainageöffnungen zur Sekundärentwässerung.

Als Ablaufkörper für Rinnenstutzen mit Pressdichtungsflanscht = 6/6 mm nach EN DIN 18532 bis DIN 18534 und der Möglichkeit einer Sickerwasseraufnahme. Wahlweise Rohrstutzenverlängerung mit Pressdichtungsflansch beispielsweise unter Aufsätzen für überbaute Deckenflächen.
